图像分类使用全局上下文视觉变换器

作者: Md Awsafur Rahman
创建日期: 2023/10/30
最后修改: 2023/10/30
描述: 全局上下文视觉变换器在图像分类中的实现和微调。

在Colab中查看 GitHub源

设置

!pip install --upgrade keras_cv tensorflow
!pip install --upgrade keras
import keras
from keras_cv.layers import DropPath
from keras import ops
from keras import layers

import tensorflow as tf  # 仅用于数据加载
import tensorflow_datasets as tfds  # 用于花卉数据集

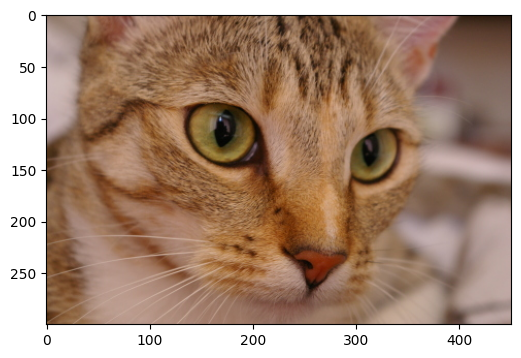

from skimage.data import chelsea
import matplotlib.pyplot as plt
import numpy as np

介绍

在本笔记本中,我们将利用多后端Keras 3.0来实现 GCViT: 全局上下文视觉变换器 论文, 由A Hatamizadeh等人在2023年ICML会议上提出。然后,我们将微调模型以 在花卉数据集上执行图像分类任务,利用官方的ImageNet预训练权重。此笔记本的一个亮点是它与多个后端的兼容性: TensorFlow、PyTorch和JAX,展示了多后端Keras的真正潜力。


动机

注意: 在本节中我们将了解GCViT的背景故事,并尝试 理解为何会提出它。

  • 在最近几年,变压器自然语言处理(NLP)任务中取得了主导地位,配合 自注意力机制,可以捕捉长短期信息。
  • 根据这一趋势,视觉变压器(ViT) 提出利用图像块作为 在庞大的架构中作为原始变压器编码器的令牌。
  • 尽管卷积神经网络(CNN)在计算机视觉中历史上占据主导地位,基于ViT的模型在各种 计算机视觉任务中表现出SOTA或竞争性性能

  • 然而,自注意力的二次 [O(n^2)] 计算复杂度以及缺乏多尺度信息使得ViT 难以被视为计算机视觉任务的通用架构,如分割和目标检测,其中需要像素级的密集预测
  • Swin变换器试图通过提出多分辨率/分层架构来解决ViT的问题, 在这些架构中,自注意力是在局部窗口中计算的,并使用诸如窗口移位的跨窗口连接来建模不同区域之间的相互作用。但局部窗口的有限感受野 无法捕捉长期信息,跨窗口连接方案如窗口移位仅覆盖每个窗口附近的小邻域。此外,它缺乏归纳偏置,这会鼓励某些平移不变性,这对于通用视觉建模更为理想,特别是对于目标检测和语义分割的密集预测任务。

  • 为了解决上述限制,提出了全局上下文(GC)ViT网络。

架构

让我们快速浏览一下我们的关键组件, 1. Stem/PatchEmbed: 一个Stem/patchify层在网络的开始处理图像。 对于这个网络,它创建补丁/令牌并将它们转换为嵌入。 2. Level: 这是提取特征的重复构建模块,使用不同的模块。 3. Global Token Gen./FeatureExtraction: 它使用Depthwise-CNNSqueezeAndExcitation (Squeeze-Excitation)CNNMaxPooling生成全局令牌/补丁。所以基本上 它是一个特征提取器。 4. Block: 这是一个重复模块,对特征应用注意力并 将它们投影到某个维度。 1. Local-MSA: 本地多头自注意力。 2. Global-MSA: 全局多头自注意力。 3. MLP: 将向量投影到另一个维度的线性层。 5. Downsample/ReduceSize: 这与全局令牌生成模块非常相似,除非它 使用CNN而不是MaxPooling来下采样,并添加层归一化模块。
6. Head: 负责分类任务的模块。
1. Pooling:N x 2D特征转换为N x 1D特征。
2. Classifier: 处理N x 1D特征以做出关于类别的决策。

我已经对架构图进行了注释,以便更易于理解,

单元块

注意: 这些模块用于构建论文中的其他模块。大多数模块来自其他工作或老旧工作的修改版本。

  1. SqueezeAndExcitation: 压缩-激励(SE)又称瓶颈模块,充当一种通道注意力。它由平均池化密集/全连接(FC)/线性GELUSigmoid模块组成。

  2. Fused-MBConv: 这与EfficientNetV2中使用的相似。它使用深度卷积GELU压缩和激励卷积,通过残差连接提取特征。请注意,这里没有声明新的模块,我们只是直接应用了相应的模块。

  3. ReduceSize: 这是一个基于CNN下采样模块,使用上面提到的Fused-MBConv模块提取特征,步幅卷积同时降低空间维度并增加特征的通道维度,最后使用层归一化模块来归一化特征。在论文/图中,此模块被称为下采样模块。我认为值得一提的是,SwinTransformer使用PatchMerging模块而不是ReduceSize来减少空间维度并增加通道维度,该模块使用全连接/密集/线性模块。根据GCViT论文,使用ReduceSize的目的之一是通过CNN模块添加归纳偏差。

  4. MLP: 这是我们自己的多层感知器模块。这个前馈/全连接/线性模块简单地将输入投影到任意维度。

class SqueezeAndExcitation(layers.Layer):
    """挤压与激励块。

    Args:
        output_dim: 输出特征维度,如果为`None`则使用与输入相同的维度。
        expansion: 扩展比率。
    """

    def __init__(self, output_dim=None, expansion=0.25, **kwargs):
        super().__init__(**kwargs)
        self.expansion = expansion
        self.output_dim = output_dim

    def build(self, input_shape):
        inp = input_shape[-1]
        self.output_dim = self.output_dim or inp
        self.avg_pool = layers.GlobalAvgPool2D(keepdims=True, name="avg_pool")
        self.fc = [
            layers.Dense(int(inp * self.expansion), use_bias=False, name="fc_0"),
            layers.Activation("gelu", name="fc_1"),
            layers.Dense(self.output_dim, use_bias=False, name="fc_2"),
            layers.Activation("sigmoid", name="fc_3"),
        ]
        super().build(input_shape)

    def call(self, inputs, **kwargs):
        x = self.avg_pool(inputs)
        for layer in self.fc:
            x = layer(x)
        return x * inputs


class ReduceSize(layers.Layer):
    """下采样块。

    Args:
        keepdims: 如果为False,空间维度将被减少,通道维度将被增加
    """

    def __init__(self, keepdims=False, **kwargs):
        super().__init__(**kwargs)
        self.keepdims = keepdims

    def build(self, input_shape):
        embed_dim = input_shape[-1]
        dim_out = embed_dim if self.keepdims else 2 * embed_dim
        self.pad1 = layers.ZeroPadding2D(1, name="pad1")
        self.pad2 = layers.ZeroPadding2D(1, name="pad2")
        self.conv = [
            layers.DepthwiseConv2D(
                kernel_size=3, strides=1, padding="valid", use_bias=False, name="conv_0"
            ),
            layers.Activation("gelu", name="conv_1"),
            SqueezeAndExcitation(name="conv_2"),
            layers.Conv2D(
                embed_dim,
                kernel_size=1,
                strides=1,
                padding="valid",
                use_bias=False,
                name="conv_3",
            ),
        ]
        self.reduction = layers.Conv2D(
            dim_out,
            kernel_size=3,
            strides=2,
            padding="valid",
            use_bias=False,
            name="reduction",
        )
        self.norm1 = layers.LayerNormalization(
            -1, 1e-05, name="norm1"
        )  # 类似于PyTorch的eps
        self.norm2 = layers.LayerNormalization(-1, 1e-05, name="norm2")

    def call(self, inputs, **kwargs):
        x = self.norm1(inputs)
        xr = self.pad1(x)
        for layer in self.conv:
            xr = layer(xr)
        x = x + xr
        x = self.pad2(x)
        x = self.reduction(x)
        x = self.norm2(x)
        return x


class MLP(layers.Layer):
    """多层感知器(MLP)块。

    Args:
        hidden_features: 隐藏特征维度。
        out_features: 输出特征维度。
        activation: 激活函数。
        dropout: dropout比率。
    """

    def __init__(
        self,
        hidden_features=None,
        out_features=None,
        activation="gelu",
        dropout=0.0,
        **kwargs,
    ):
        super().__init__(**kwargs)
        self.hidden_features = hidden_features
        self.out_features = out_features
        self.activation = activation
        self.dropout = dropout

    def build(self, input_shape):
        self.in_features = input_shape[-1]
        self.hidden_features = self.hidden_features or self.in_features
        self.out_features = self.out_features or self.in_features
        self.fc1 = layers.Dense(self.hidden_features, name="fc1")
        self.act = layers.Activation(self.activation, name="act")
        self.fc2 = layers.Dense(self.out_features, name="fc2")
        self.drop1 = layers.Dropout(self.dropout, name="drop1")
        self.drop2 = layers.Dropout(self.dropout, name="drop2")

    def call(self, inputs, **kwargs):
        x = self.fc1(inputs)
        x = self.act(x)
        x = self.drop1(x)
        x = self.fc2(x)
        x = self.drop2(x)
        return x

Stem

说明: 在代码中,该模块被称为 PatchEmbed,但在论文中,它被称为 Stem

在模型中,我们首先使用了 patch_embed 模块。让我们尝试理解这个模块。从 call 方法中可以看到, 1. 该模块首先 填充 输入 2. 然后使用 卷积 提取带有嵌入的补丁。 3. 最后,使用 ReduceSize 模块首先通过 卷积 提取特征,但既不减少空间维度也不增加空间维度。 4. 一个重要的点要注意的是,与 ViTSwinTransformer 不同,GCViT 创建了 重叠补丁。我们可以从代码中注意到这一点,Conv2D(self.embed_dim, kernel_size=3, strides=2, name='proj')。如果我们想要 非重叠 补丁,那么我们应该使用相同的 kernel_sizestride。 5. 该模块将输入的空间维度减少了 4x

摘要:图像 → 填充 → 卷积 → (特征提取 + 下采样)

class PatchEmbed(layers.Layer):
    """补丁嵌入块。

    参数:
        embed_dim: 特征大小维度。
    """

    def __init__(self, embed_dim, **kwargs):
        super().__init__(**kwargs)
        self.embed_dim = embed_dim

    def build(self, input_shape):
        self.pad = layers.ZeroPadding2D(1, name="pad")
        self.proj = layers.Conv2D(self.embed_dim, 3, 2, name="proj")
        self.conv_down = ReduceSize(keepdims=True, name="conv_down")

    def call(self, inputs, **kwargs):
        x = self.pad(inputs)
        x = self.proj(x)
        x = self.conv_down(x)
        return x

Global Token Gen.

说明: 这是用于施加归纳偏差的两个 CNN 模块之一。

从上面的单元可以看到,在 level 中,我们首先使用了 to_q_global/Global Token Gen./FeatureExtraction。让我们尝试理解它的工作原理,

  • 该模块是一系列 FeatureExtract 模块,按照论文我们需要将该模块重复 K 次,其中 K = log2(H/h)H = feature_map_heightW = feature_map_width
  • FeatureExtraction: 该层非常类似于 ReduceSize 模块,只是它使用 MaxPooling 模块来减少维度,它不会增加特征维度(通道数)且不使用 LayerNormalization。该模块用于在 Generate Token Gen. 模块中反复生成 全局标记 以支持 全局上下文注意力
  • 一个重要的点从图中注意到的是,全局标记 在整个图像中是共享的,这意味着我们仅使用 一个全局窗口 来处理图像中的 所有局部标记。这使得计算变得非常高效。
  • 对于形状为 (B, H, W, C) 的输入特征图,我们将得到输出形状 (B, h, w, C)。如果我们将这些全局标记复制给图像中总共 M 个局部窗口,其中 M = (H x W)/(h x w) = num_window,则输出形状为 (B * M, h, w, C)

摘要:该模块用于将图像 调整大小 以适配窗口。

class FeatureExtraction(layers.Layer):
    """特征提取块。

    Args:
        keepdims: 布尔参数,用于保持分辨率。
    """

    def __init__(self, keepdims=False, **kwargs):
        super().__init__(**kwargs)
        self.keepdims = keepdims

    def build(self, input_shape):
        embed_dim = input_shape[-1]
        self.pad1 = layers.ZeroPadding2D(1, name="pad1")
        self.pad2 = layers.ZeroPadding2D(1, name="pad2")
        self.conv = [
            layers.DepthwiseConv2D(3, 1, use_bias=False, name="conv_0"),
            layers.Activation("gelu", name="conv_1"),
            SqueezeAndExcitation(name="conv_2"),
            layers.Conv2D(embed_dim, 1, 1, use_bias=False, name="conv_3"),
        ]
        if not self.keepdims:
            self.pool = layers.MaxPool2D(3, 2, name="pool")
        super().build(input_shape)

    def call(self, inputs, **kwargs):
        x = inputs
        xr = self.pad1(x)
        for layer in self.conv:
            xr = layer(xr)
        x = x + xr
        if not self.keepdims:
            x = self.pool(self.pad2(x))
        return x


class GlobalQueryGenerator(layers.Layer):
    """全局查询生成器。

    Args:
        keepdims: 用于保持FeatureExtraction层的维度。
        例如,重复log(56/7) = 3个块,输入窗口维度为56,输出窗口维度为7,向下采样比例为2。请参阅GC ViT论文的图5以获取详细信息。
    """

    def __init__(self, keepdims=False, **kwargs):
        super().__init__(**kwargs)
        self.keepdims = keepdims

    def build(self, input_shape):
        self.to_q_global = [
            FeatureExtraction(keepdims, name=f"to_q_global_{i}")
            for i, keepdims in enumerate(self.keepdims)
        ]
        super().build(input_shape)

    def call(self, inputs, **kwargs):
        x = inputs
        for layer in self.to_q_global:
            x = layer(x)
        return x

注意力

注意: 这是本文的核心贡献。

call方法中可以看出, 1. WindowAttention模块根据global_query参数应用局部全局窗口注意力。

  1. 首先,它将输入特征转换为局部注意力的query, key, value和全局注意力的key, value。对于全局注意力,它从Global Token Gen.获取全局查询。从代码中可以注意到,我们将特征或嵌入维度在所有Transformer的头部之间进行划分,以减少计算。 qkv = tf.reshape(qkv, [B_, N, self.qkv_size, self.num_heads, C // self.num_heads])
  2. 在发送注意力的查询、键和值之前,全局token经历了一个重要的过程。相同的全局token或一个全局窗口被复制到所有局部窗口中以提高效率。 q_global = tf.repeat(q_global, repeats=B_//B, axis=0),这里B_//B表示图像中的num_windows
  3. 然后,根据global_query参数简单地应用local-window-self-attentionglobal-window-attention。从代码中可以注意到,我们将相对位置嵌入注意力掩码相加,而不是与补丁嵌入相加。 attn = attn + relative_position_bias[tf.newaxis,]
  4. 现在,我们来思考一下,尝试理解这里发生了什么。让我们关注下面的图。我们可以从左侧看到,在局部注意力中,查询是局部的并且仅限于局部窗口(红色方框),因此我们无法访问长程信息。但右侧由于全局查询,我们现在不再局限于局部窗口(蓝色方框),我们能够访问长程信息。
  5. ViT中,我们比较(注意)图像token与图像token,在SwinTransformer中我们比较窗口token与窗口token,但在GCViT中我们比较图像token与窗口token。但你可能会问,尽管图像token的维度大于窗口token,如何能够比较(注意)图像token与窗口token?(从上图中,图像token的形状是(1, 8, 8, 3)而窗口token的形状是(1, 4, 4, 3))。是的,你说得对,我们不能直接比较它们,因此我们使用Global Token Gen./FeatureExtraction CNN模块将图像token调整大小以适应窗口token。以下表格应为您提供清晰的比较,
模型 查询Token 键值Token 注意力类型 注意力覆盖
ViT 图像 图像 自注意力 全局
SwinTransformer 窗口 窗口 自注意力 局部
GCViT 调整大小的图像 窗口 图像-窗口注意力 全局
class WindowAttention(layers.Layer):
    """局部窗口注意力.

    该实现由
    [Liu et al., 2021](https://arxiv.org/abs/2103.14030) 在SwinTransformer中提出.

    Args:
        window_size: 窗口大小.
        num_heads: 注意力头的数量.
        global_query: 如果输入包含全局查询
        qkv_bias: bool参数,表示查询、关键、值的可学习偏差.
        qk_scale: bool参数,用于缩放查询和关键.
        attention_dropout: 注意力的丢弃率.
        projection_dropout: 输出的丢弃率.
    """

    def __init__(
        self,
        window_size,
        num_heads,
        global_query,
        qkv_bias=True,
        qk_scale=None,
        attention_dropout=0.0,
        projection_dropout=0.0,
        **kwargs,
    ):
        super().__init__(**kwargs)
        window_size = (window_size, window_size)
        self.window_size = window_size
        self.num_heads = num_heads
        self.global_query = global_query
        self.qkv_bias = qkv_bias
        self.qk_scale = qk_scale
        self.attention_dropout = attention_dropout
        self.projection_dropout = projection_dropout

    def build(self, input_shape):
        embed_dim = input_shape[0][-1]
        head_dim = embed_dim // self.num_heads
        self.scale = self.qk_scale or head_dim**-0.5
        self.qkv_size = 3 - int(self.global_query)
        self.qkv = layers.Dense(
            embed_dim * self.qkv_size, use_bias=self.qkv_bias, name="qkv"
        )
        self.relative_position_bias_table = self.add_weight(
            name="relative_position_bias_table",
            shape=[
                (2 * self.window_size[0] - 1) * (2 * self.window_size[1] - 1),
                self.num_heads,
            ],
            initializer=keras.initializers.TruncatedNormal(stddev=0.02),
            trainable=True,
            dtype=self.dtype,
        )
        self.attn_drop = layers.Dropout(self.attention_dropout, name="attn_drop")
        self.proj = layers.Dense(embed_dim, name="proj")
        self.proj_drop = layers.Dropout(self.projection_dropout, name="proj_drop")
        self.softmax = layers.Activation("softmax", name="softmax")
        super().build(input_shape)

    def get_relative_position_index(self):
        coords_h = ops.arange(self.window_size[0])
        coords_w = ops.arange(self.window_size[1])
        coords = ops.stack(ops.meshgrid(coords_h, coords_w, indexing="ij"), axis=0)
        coords_flatten = ops.reshape(coords, [2, -1])
        relative_coords = coords_flatten[:, :, None] - coords_flatten[:, None, :]
        relative_coords = ops.transpose(relative_coords, axes=[1, 2, 0])
        relative_coords_xx = relative_coords[:, :, 0] + self.window_size[0] - 1
        relative_coords_yy = relative_coords[:, :, 1] + self.window_size[1] - 1
        relative_coords_xx = relative_coords_xx * (2 * self.window_size[1] - 1)
        relative_position_index = relative_coords_xx + relative_coords_yy
        return relative_position_index

    def call(self, inputs, **kwargs):
        if self.global_query:
            inputs, q_global = inputs
            B = ops.shape(q_global)[0]  # B, N, C
        else:
            inputs = inputs[0]
        B_, N, C = ops.shape(inputs)  # B*num_window, num_tokens, channels
        qkv = self.qkv(inputs)
        qkv = ops.reshape(
            qkv, [B_, N, self.qkv_size, self.num_heads, C // self.num_heads]
        )
        qkv = ops.transpose(qkv, [2, 0, 3, 1, 4])
        if self.global_query:
            k, v = ops.split(
                qkv, indices_or_sections=2, axis=0
            )  # 对于未知的情况,num=None将引发错误
            q_global = ops.repeat(
                q_global, repeats=B_ // B, axis=0
            )  # num_windows = B_//B => q_global在一张图片的所有窗口中相同
            q = ops.reshape(q_global, [B_, N, self.num_heads, C // self.num_heads])
            q = ops.transpose(q, axes=[0, 2, 1, 3])
        else:
            q, k, v = ops.split(qkv, indices_or_sections=3, axis=0)
            q = ops.squeeze(q, axis=0)

        k = ops.squeeze(k, axis=0)
        v = ops.squeeze(v, axis=0)

        q = q * self.scale
        attn = q @ ops.transpose(k, axes=[0, 1, 3, 2])
        relative_position_bias = ops.take(
            self.relative_position_bias_table,
            ops.reshape(self.get_relative_position_index(), [-1]),
        )
        relative_position_bias = ops.reshape(
            relative_position_bias,
            [
                self.window_size[0] * self.window_size[1],
                self.window_size[0] * self.window_size[1],
                -1,
            ],
        )
        relative_position_bias = ops.transpose(relative_position_bias, axes=[2, 0, 1])
        attn = attn + relative_position_bias[None,]
        attn = self.softmax(attn)
        attn = self.attn_drop(attn)

        x = ops.transpose((attn @ v), axes=[0, 2, 1, 3])
        x = ops.reshape(x, [B_, N, C])
        x = self.proj_drop(self.proj(x))
        return x

Block

备注: 该模块没有任何卷积模块。

在我们使用的第二个模块 levelblock。让我们尝试理解它是如何工作的。如我们从 call 方法中看到的, 1. Block 模块只接受特征图用于局部注意,或额外的全局查询用于全局注意。 2. 在将特征图发送给注意力之前,这个模块将批特征图转换为批窗口,因为我们将应用窗口注意力。 3. 然后我们将批批窗口发送给注意力。 4. 在应用了注意力后,我们将批窗口恢复为批特征图。 5. 在将应用了注意力的特征发送到输出之前,这个模块在残差连接中应用了随机深度正则化。此外,在应用随机深度之前,它用可训练参数重新缩放输入。注意,这个随机深度模块在论文的图中没有显示。

Window

block 模块中,我们在应用注意力之前和之后创建了窗口。让我们尝试理解我们是如何创建窗口的, * 以下模块将特征图 (B, H, W, C) 转换为堆叠窗口 (B x H/h x W/w, h, w, C)(num_windows_batch, window_size, window_size, channel) * 此模块使用 reshapetranspose 从图像中创建这些窗口,而不是对它们进行迭代。

class Block(layers.Layer):
    """GCViT 块。

    Args:
        window_size: 窗口大小。
        num_heads: 注意力头的数量。
        global_query: 应用全局窗口注意力。
        mlp_ratio: MLP 比率。
        qkv_bias: 查询、键、值学习偏置的布尔参数。
        qk_scale: 缩放查询、键的布尔参数。
        drop: dropout 率。
        attention_dropout: 注意力 dropout 率。
        path_drop: dropout 路径率。
        activation: 激活函数。
        layer_scale: 层缩放系数。
    """

    def __init__(
        self,
        window_size,
        num_heads,
        global_query,
        mlp_ratio=4.0,
        qkv_bias=True,
        qk_scale=None,
        dropout=0.0,
        attention_dropout=0.0,
        path_drop=0.0,
        activation="gelu",
        layer_scale=None,
        **kwargs,
    ):
        super().__init__(**kwargs)
        self.window_size = window_size
        self.num_heads = num_heads
        self.global_query = global_query
        self.mlp_ratio = mlp_ratio
        self.qkv_bias = qkv_bias
        self.qk_scale = qk_scale
        self.dropout = dropout
        self.attention_dropout = attention_dropout
        self.path_drop = path_drop
        self.activation = activation
        self.layer_scale = layer_scale

    def build(self, input_shape):
        B, H, W, C = input_shape[0]
        self.norm1 = layers.LayerNormalization(-1, 1e-05, name="norm1")
        self.attn = WindowAttention(
            window_size=self.window_size,
            num_heads=self.num_heads,
            global_query=self.global_query,
            qkv_bias=self.qkv_bias,
            qk_scale=self.qk_scale,
            attention_dropout=self.attention_dropout,
            projection_dropout=self.dropout,
            name="attn",
        )
        self.drop_path1 = DropPath(self.path_drop)
        self.drop_path2 = DropPath(self.path_drop)
        self.norm2 = layers.LayerNormalization(-1, 1e-05, name="norm2")
        self.mlp = MLP(
            hidden_features=int(C * self.mlp_ratio),
            dropout=self.dropout,
            activation=self.activation,
            name="mlp",
        )
        if self.layer_scale is not None:
            self.gamma1 = self.add_weight(
                name="gamma1",
                shape=[C],
                initializer=keras.initializers.Constant(self.layer_scale),
                trainable=True,
                dtype=self.dtype,
            )
            self.gamma2 = self.add_weight(
                name="gamma2",
                shape=[C],
                initializer=keras.initializers.Constant(self.layer_scale),
                trainable=True,
                dtype=self.dtype,
            )
        else:
            self.gamma1 = 1.0
            self.gamma2 = 1.0
        self.num_windows = int(H // self.window_size) * int(W // self.window_size)
        super().build(input_shape)

    def call(self, inputs, **kwargs):
        if self.global_query:
            inputs, q_global = inputs
        else:
            inputs = inputs[0]
        B, H, W, C = ops.shape(inputs)
        x = self.norm1(inputs)
        # 创建窗口并在批次轴上连接它们
        x = self.window_partition(x, self.window_size)  # (B_, win_h, win_w, C)
        # 展平补丁
        x = ops.reshape(x, [-1, self.window_size * self.window_size, C])
        # 注意力
        if self.global_query:
            x = self.attn([x, q_global])
        else:
            x = self.attn([x])
        # 逆转窗口分区
        x = self.window_reverse(x, self.window_size, H, W, C)
        # FFN
        x = inputs + self.drop_path1(x * self.gamma1)
        x = x + self.drop_path2(self.gamma2 * self.mlp(self.norm2(x)))
        return x

    def window_partition(self, x, window_size):
        """
        Args:
            x: (B, H, W, C)
            window_size: 窗口大小
        Returns:
            本地窗口特征 (num_windows*B, window_size, window_size, C)
        """
        B, H, W, C = ops.shape(x)
        x = ops.reshape(
            x,
            [
                -1,
                H // window_size,
                window_size,
                W // window_size,
                window_size,
                C,
            ],
        )
        x = ops.transpose(x, axes=[0, 1, 3, 2, 4, 5])
        windows = ops.reshape(x, [-1, window_size, window_size, C])
        return windows

    def window_reverse(self, windows, window_size, H, W, C):
        """
        Args:
            windows: 本地窗口特征 (num_windows*B, window_size, window_size, C)
            window_size: 窗口大小
            H: 图像高度
            W: 图像宽度
            C: 图像通道
        Returns:
            x: (B, H, W, C)
        """
        x = ops.reshape(
            windows,
            [
                -1,
                H // window_size,
                W // window_size,
                window_size,
                window_size,
                C,
            ],
        )
        x = ops.transpose(x, axes=[0, 1, 3, 2, 4, 5])
        x = ops.reshape(x, [-1, H, W, C])
        return x

Level

注意: 该模块同时具有 Transformer 和 CNN 模块。

在模型中,我们使用的第二个模块是 level。让我们尝试理解这个模块。正如我们从 call 方法中看到的: 1. 首先,它使用一系列 FeatureExtraction 模块创建 global_token。正如我们后面将看到的,FeatureExtraction 其实就是一个简单的 CNN 基模块。 2. 然后,它使用一系列 Block 模块来应用 局部或全局窗口注意力,这取决于深度级别。 3. 最后,它使用 ReduceSize 来减少 上下文化特征 的维数。

摘要:feature_map → global_token → local/global window attention → downsample

class Level(layers.Layer):
    """GCViT level.

    Args:
        depth: 每个阶段的层数。
        num_heads: 每个阶段的头数。
        window_size: 每个阶段的窗口大小。
        keepdims: 在 FeatureExtraction 中保留的维度。
        downsample: 下采样的布尔参数。
        mlp_ratio: MLP 比率。
        qkv_bias: 查询、键、值可学习偏置的布尔参数。
        qk_scale: 查询、键缩放的布尔参数。
        drop: dropout 率。
        attention_dropout: 注意力 dropout 率。
        path_drop: drop path 率。
        layer_scale: 层缩放系数。
    """

    def __init__(
        self,
        depth,
        num_heads,
        window_size,
        keepdims,
        downsample=True,
        mlp_ratio=4.0,
        qkv_bias=True,
        qk_scale=None,
        dropout=0.0,
        attention_dropout=0.0,
        path_drop=0.0,
        layer_scale=None,
        **kwargs,
    ):
        super().__init__(**kwargs)
        self.depth = depth
        self.num_heads = num_heads
        self.window_size = window_size
        self.keepdims = keepdims
        self.downsample = downsample
        self.mlp_ratio = mlp_ratio
        self.qkv_bias = qkv_bias
        self.qk_scale = qk_scale
        self.dropout = dropout
        self.attention_dropout = attention_dropout
        self.path_drop = path_drop
        self.layer_scale = layer_scale

    def build(self, input_shape):
        path_drop = (
            [self.path_drop] * self.depth
            if not isinstance(self.path_drop, list)
            else self.path_drop
        )
        self.blocks = [
            Block(
                window_size=self.window_size,
                num_heads=self.num_heads,
                global_query=bool(i % 2),
                mlp_ratio=self.mlp_ratio,
                qkv_bias=self.qkv_bias,
                qk_scale=self.qk_scale,
                dropout=self.dropout,
                attention_dropout=self.attention_dropout,
                path_drop=path_drop[i],
                layer_scale=self.layer_scale,
                name=f"blocks_{i}",
            )
            for i in range(self.depth)
        ]
        self.down = ReduceSize(keepdims=False, name="downsample")
        self.q_global_gen = GlobalQueryGenerator(self.keepdims, name="q_global_gen")
        super().build(input_shape)

    def call(self, inputs, **kwargs):
        x = inputs
        q_global = self.q_global_gen(x)  # 形状: (B, win_size, win_size, C)
        for i, blk in enumerate(self.blocks):
            if i % 2:
                x = blk([x, q_global])  # 形状: (B, H, W, C)
            else:
                x = blk([x])  # 形状: (B, H, W, C)
        if self.downsample:
            x = self.down(x)  # 形状: (B, H//2, W//2, 2*C)
        return x

Model

让我们直接跳到模型。正如我们从 call 方法中看到的: 1. 它从图像创建补丁嵌入。该层并不会将这些嵌入展平,这意味着该模块的输出将是 (batch, height/window_size, width/window_size, embed_dim),而不是 (batch, height x width/window_size^2, embed_dim)。 2. 然后它应用 Dropout 模块,随机将输入单元设置为 0。 3. 它将这些嵌入传递给一系列我们称为 levelLevel 模块,其中, 1. 生成全局令牌 1. 同时应用局部与全局注意力 1. 最后应用下采样。 4. 因此,在 nlevels 后的输出,形状为: (batch, width/window_size x 2^{n-1}, width/window_size x 2^{n-1}, embed_dim x 2^{n-1})。在最后一层, 论文不使用 downsample,而是增加 通道。 5. 上述层的输出使用 LayerNormalization 模块进行归一化。 6. 在头部,2D 特征通过 Pooling 模块转换为 1D 特征。该模块后的输出形状为 (batch, embed_dim x 2^{n-1}) 7. 最后,池化特征被送往 Dense/Linear 模块进行分类。

摘要:图像 → (补丁 + 嵌入) → dropout → (注意力 + 特征提取) → 归一化 → 池化 → 分类

class GCViT(keras.Model):
    """GCViT模型。

    参数:
        window_size: 每个阶段的窗口大小。
        embed_dim: 特征尺寸维度。
        depths: 每个阶段的层数。
        num_heads: 每个阶段的头数。
        drop_rate: dropout 率。
        mlp_ratio: MLP 比率。
        qkv_bias: bool 参数,表示查询、键、值的可学习偏置。
        qk_scale: bool 参数,用于缩放查询、键。
        attention_dropout: 注意力 dropout 率。
        path_drop: drop path 率。
        layer_scale: 层缩放系数。
        num_classes: 类别数量。
        head_activation: 头的激活函数。
    """

    def __init__(
        self,
        window_size,
        embed_dim,
        depths,
        num_heads,
        drop_rate=0.0,
        mlp_ratio=3.0,
        qkv_bias=True,
        qk_scale=None,
        attention_dropout=0.0,
        path_drop=0.1,
        layer_scale=None,
        num_classes=1000,
        head_activation="softmax",
        **kwargs,
    ):
        super().__init__(**kwargs)
        self.window_size = window_size
        self.embed_dim = embed_dim
        self.depths = depths
        self.num_heads = num_heads
        self.drop_rate = drop_rate
        self.mlp_ratio = mlp_ratio
        self.qkv_bias = qkv_bias
        self.qk_scale = qk_scale
        self.attention_dropout = attention_dropout
        self.path_drop = path_drop
        self.layer_scale = layer_scale
        self.num_classes = num_classes
        self.head_activation = head_activation

        self.patch_embed = PatchEmbed(embed_dim=embed_dim, name="patch_embed")
        self.pos_drop = layers.Dropout(drop_rate, name="pos_drop")
        path_drops = np.linspace(0.0, path_drop, sum(depths))
        keepdims = [(0, 0, 0), (0, 0), (1,), (1,)]
        self.levels = []
        for i in range(len(depths)):
            path_drop = path_drops[sum(depths[:i]) : sum(depths[: i + 1])].tolist()
            level = Level(
                depth=depths[i],
                num_heads=num_heads[i],
                window_size=window_size[i],
                keepdims=keepdims[i],
                downsample=(i < len(depths) - 1),
                mlp_ratio=mlp_ratio,
                qkv_bias=qkv_bias,
                qk_scale=qk_scale,
                dropout=drop_rate,
                attention_dropout=attention_dropout,
                path_drop=path_drop,
                layer_scale=layer_scale,
                name=f"levels_{i}",
            )
            self.levels.append(level)
        self.norm = layers.LayerNormalization(axis=-1, epsilon=1e-05, name="norm")
        self.pool = layers.GlobalAvgPool2D(name="pool")
        self.head = layers.Dense(num_classes, name="head", activation=head_activation)

    def build(self, input_shape):
        super().build(input_shape)
        self.built = True

    def call(self, inputs, **kwargs):
        x = self.patch_embed(inputs)  # 形状: (B, H, W, C)
        x = self.pos_drop(x)
        for level in self.levels:
            x = level(x)  # 形状: (B, H_, W_, C_)
        x = self.norm(x)
        x = self.pool(x)  # 形状: (B, C__)
        x = self.head(x)
        return x

    def build_graph(self, input_shape=(224, 224, 3)):
        """
        参考: https://www.kaggle.com/code/ipythonx/tf-hybrid-efficientnet-swin-transformer-gradcam
        """
        x = keras.Input(shape=input_shape)
        return keras.Model(inputs=[x], outputs=self.call(x), name=self.name)

    def summary(self, input_shape=(224, 224, 3)):
        return self.build_graph(input_shape).summary()

构建模型

  • 让我们构建一个包含上述所有模块的完整模型。我们将构建 GCViT-XXTiny 模型,配置参考论文中的说明。
  • 我们还将加载移植的官方 预训练 权重并尝试一些预测。
# 模型配置
config = {
    "window_size": (7, 7, 14, 7),
    "embed_dim": 64,
    "depths": (2, 2, 6, 2),
    "num_heads": (2, 4, 8, 16),
    "mlp_ratio": 3.0,
    "path_drop": 0.2,
}
ckpt_link = (
    "https://github.com/awsaf49/gcvit-tf/releases/download/v1.1.6/gcvitxxtiny.keras"
)

# 构建模型
model = GCViT(**config)
inp = ops.array(np.random.uniform(size=(1, 224, 224, 3)))
out = model(inp)

# 加载权重
ckpt_path = keras.utils.get_file(ckpt_link.split("/")[-1], ckpt_link)
model.load_weights(ckpt_path)

# 概要
model.summary((224, 224, 3))
正在从 https://github.com/awsaf49/gcvit-tf/releases/download/v1.1.6/gcvitxxtiny.keras 下载数据
 48767519/48767519 ━━━━━━━━━━━━━━━━━━━━ 0s 0us/step
模型: "gc_vi_t"
┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━━┓
┃ 层 (类型)                        输出形状                       参数 # ┃
┡━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╇━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╇━━━━━━━━━━━━━┩
│ 输入层 (InputLayer)           │ (None, 224, 224, 3)           │           0 │
├────────────────────────────────────┼───────────────────────────────┼─────────────┤
│ patch_embed (PatchEmbed)           │ (None, 56, 56, 64)            │      45,632 │
├────────────────────────────────────┼───────────────────────────────┼─────────────┤
│ pos_drop (Dropout)                 │ (None, 56, 56, 64)            │           0 │
├────────────────────────────────────┼───────────────────────────────┼─────────────┤
│ levels_0 (Level)                   │ (None, 28, 28, 128)           │     180,964 │
├────────────────────────────────────┼───────────────────────────────┼─────────────┤
│ levels_1 (Level)                   │ (None, 14, 14, 256)           │     688,456 │
├────────────────────────────────────┼───────────────────────────────┼─────────────┤
│ levels_2 (级别)                   │ (, 7, 7, 512)             │   5,170,608 │
├────────────────────────────────────┼───────────────────────────────┼─────────────┤
│ levels_3 (级别)                   │ (, 7, 7, 512)             │   5,395,744 │
├────────────────────────────────────┼───────────────────────────────┼─────────────┤
│ norm (层归一化)          │ (, 7, 7, 512)             │       1,024 │
├────────────────────────────────────┼───────────────────────────────┼─────────────┤
│ pool (全局平均池化2D)      │ (, 512)                   │           0 │
├────────────────────────────────────┼───────────────────────────────┼─────────────┤
│ head (密集层)                       │ (, 1000)                  │     513,000 │
└────────────────────────────────────┴───────────────────────────────┴─────────────┘
 总参数: 11,995,428 (45.76 MB)
 可训练参数: 11,995,428 (45.76 MB)
 非可训练参数: 0 (0.00 B)

预训练权重的合理性检查

img = keras.applications.imagenet_utils.preprocess_input(
    chelsea(), mode="torch"
)  # 切尔西猫
img = ops.image.resize(img, (224, 224))[None,]  # 调整大小并创建批次
pred = model(img)
pred_dec = keras.applications.imagenet_utils.decode_predictions(pred)[0]

print("\n# 图像:")
plt.figure(figsize=(6, 6))
plt.imshow(chelsea())
plt.show()
print()

print("# 预测 (前 5):")
for i in range(5):
    print("{:<12} : {:0.2f}".format(pred_dec[i][1], pred_dec[i][2]))
从 https://storage.googleapis.com/download.tensorflow.org/data/imagenet_class_index.json 下载数据
 35363/35363 ━━━━━━━━━━━━━━━━━━━━ 0s 0us/step
# 图像:

png

# 预测 (前 5):
埃及猫 : 0.72
虎猫    : 0.04
虎斑猫        : 0.03
填字游戏 : 0.01
笛子      : 0.00

微调 GCViT 模型

在接下来的单元中,我们将对 GCViT 模型进行微调,该模型在花卉数据集上进行训练,包含 104 个类别。

配置

# 模型
IMAGE_SIZE = (224, 224)

# 超参数
BATCH_SIZE = 32
EPOCHS = 5

# 数据集
CLASSES = [
    "dandelion",
    "daisy",
    "tulips",
    "sunflowers",
    "roses",
]  # 不要更改顺序

# 其他常量
MEAN = 255 * np.array([0.485, 0.456, 0.406], dtype="float32")  # imagenet 均值
STD = 255 * np.array([0.229, 0.224, 0.225], dtype="float32")  # imagenet 标准差
AUTO = tf.data.AUTOTUNE

数据加载器

def make_dataset(dataset: tf.data.Dataset, train: bool, image_size: int = IMAGE_SIZE):
    def preprocess(image, label):
        # 训练时进行数据增强
        if train:
            if tf.random.uniform(shape=[]) > 0.5:
                image = tf.image.flip_left_right(image)
        image = tf.image.resize(image, size=image_size, method="bicubic")
        image = (image - MEAN) / STD  # 归一化
        return image, label

    if train:
        dataset = dataset.shuffle(BATCH_SIZE * 10)

    return dataset.map(preprocess, AUTO).batch(BATCH_SIZE).prefetch(AUTO)

花卉数据集

train_dataset, val_dataset = tfds.load(
    "tf_flowers",
    split=["train[:90%]", "train[90%:]"],
    as_supervised=True,
    try_gcs=False,  # gcs_path 对于 tpu 是必要的,
)

train_dataset = make_dataset(train_dataset, True)
val_dataset = make_dataset(val_dataset, False)
正在下载和准备数据集 218.21 MiB (下载: 218.21 MiB, 生成: 221.83 MiB, 总计: 440.05 MiB) 到 /root/tensorflow_datasets/tf_flowers/3.0.1...

下载完成...:   0%|          | 0/5 [00:00<?, ? file/s]

数据集 tf_flowers 已下载并准备好到 /root/tensorflow_datasets/tf_flowers/3.0.1。后续调用将重用此数据。

为花卉数据集重新构建模型

# 重新构建模型
model = GCViT(**config, num_classes=104)
inp = ops.array(np.random.uniform(size=(1, 224, 224, 3)))
out = model(inp)

# 加载权重
ckpt_path = keras.utils.get_file(ckpt_link.split("/")[-1], ckpt_link)
model.load_weights(ckpt_path, skip_mismatch=True)

model.compile(
    loss="sparse_categorical_crossentropy", optimizer="adam", metrics=["accuracy"]
)
/usr/local/lib/python3.10/dist-packages/keras/src/saving/saving_lib.py:269: 用户警告: 总共有 1 个对象无法加载。关于对象 <Dense name=head, built=True> 的示例错误消息:
层 'head' 期望 2 个变量,但在加载时接收到了 0 个变量。预期: ['kernel', 'bias']
无法加载的对象列表:
[<Dense name=head, built=True>]
  warnings.warn(msg)

训练

history = model.fit(
    train_dataset, validation_data=val_dataset, epochs=EPOCHS, verbose=1
)
第 1 轮/5
 104/104 ━━━━━━━━━━━━━━━━━━━━ 153s 581ms/步 - 准确率: 0.5140 - 损失: 1.4615 - 验证准确率: 0.8828 - 验证损失: 0.3485
第 2 轮/5
 104/104 ━━━━━━━━━━━━━━━━━━━━ 7s 69ms/步 - 准确率: 0.8775 - 损失: 0.3437 - 验证准确率: 0.8828 - 验证损失: 0.3508
第 3 轮/5
 104/104 ━━━━━━━━━━━━━━━━━━━━ 7s 68ms/步 - 准确率: 0.8937 - 损失: 0.2918 - 验证准确率: 0.9019 - 验证损失: 0.2953
第 4 轮/5
 104/104 ━━━━━━━━━━━━━━━━━━━━ 7s 68ms/步 - 准确率: 0.9232 - 损失: 0.2397 - 验证准确率: 0.9183 - 验证损失: 0.2212
第 5 轮/5
 104/104 ━━━━━━━━━━━━━━━━━━━━ 7s 68ms/步 - 准确率: 0.9456 - 损失: 0.1645 - 验证准确率: 0.9210 - 验证损失: 0.2897

参考文献
