Chronograf中的可视化类型

Chronograf 的仪表板视图支持以下可视化类型，可以在 可视化类型 选择视图中选择数据 Explorer。

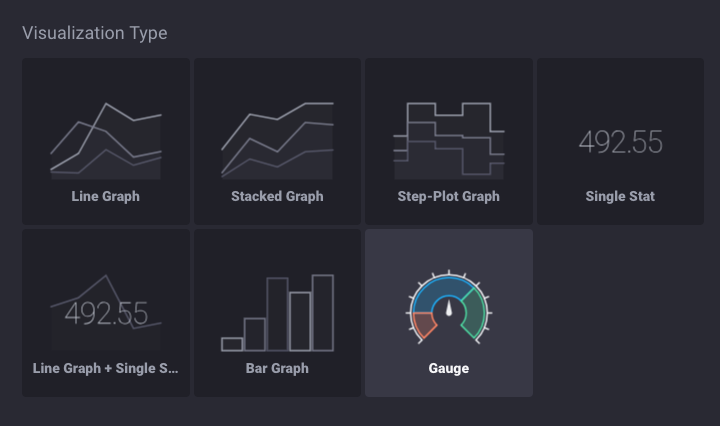

可视化类型选择器

下面描述了每种可用的可视化类型和可用的用户控件。

• 折线图
• 堆叠图
• 步骤绘图图形
• 单一状态
• 折线图 + 单一统计
• 条形图
• 仪表
• 表格
• 注意

有关在图表视图中添加和显示注释的信息，请参阅 向Chronograf视图添加注释。

折线图

折线图 视图以折线图展示时间序列。

折线图控件

使用折线图控制来指定以下内容：

• 标题: y轴标题。如果使用自定义标题，请输入标题。
  • 自动: 启用或禁用自动设置。
• Min: 最小 y 轴值。
  • auto: 启用或禁用自动设置。
• Max: 最大 y 轴值。
  • auto: 启用或禁用自动设置。
• Y-值的前缀: 要添加到 y 值的前缀。
• Y值的后缀: 要添加到y值的后缀。
• Y值的格式: 切换于 K/M/B (千/百万/十亿) 和 K/M/G (千/兆/吉)。
• 缩放: 在 线性 和 对数 之间切换。
• 静态图例: 在 显示 和 隐藏 之间切换。

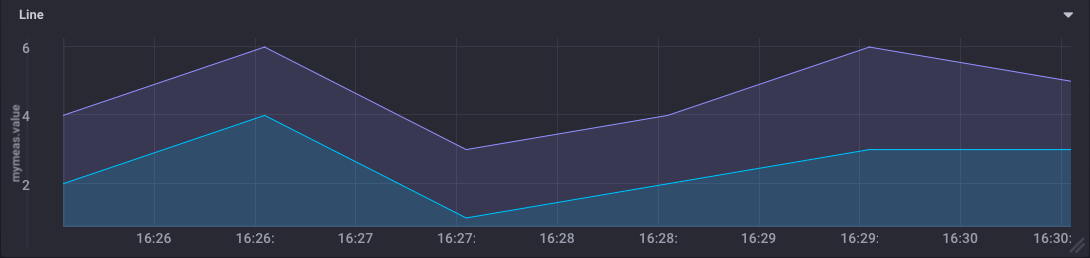

折线图示例

堆叠图

堆叠图 视图显示多个时间序列条形图作为堆叠在一起的段。

堆叠图控件

使用 堆叠图控制器 来指定以下内容：

• 标题: y轴标题。如果使用自定义标题，请输入标题。
  • 自动: 启用或禁用自动设置。
• Min: 最小 y 轴值。
  • auto: 启用或禁用自动设置。
• Max: 最大 y 轴值。
  • auto: 启用或禁用自动设置。
• Y值的前缀: 添加到y值的前缀。
• Y值的后缀: 要添加到y值的后缀。
• Y值格式: 在K/M/B（千/百万/十亿）和K/M/G（千/兆/吉）之间切换。
• 比例: 在 线性 和 对数 之间切换。
• 静态图例: 切换 显示 和 隐藏。

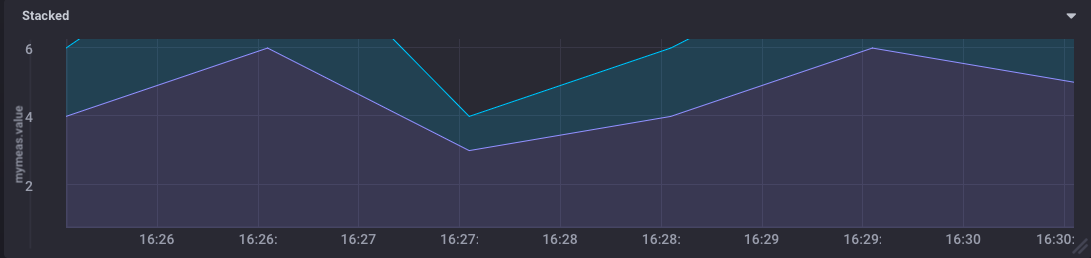

堆叠图示例

步骤绘图图形

阶梯图视图以阶梯图的形式展示时间序列。

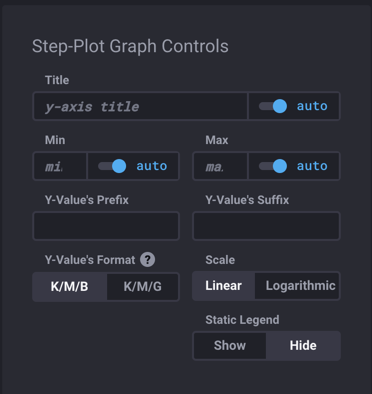

步骤绘图图表控制

使用阶梯图控制来指定以下内容：

• 标题: y轴标题。如果使用自定义标题，请输入标题。
  • 自动: 启用或禁用自动设置。
• Min: 最小 y 轴值。
  • auto: 启用或禁用自动设置。
• 最大值: 最大y轴值。
  • 自动: 启用或禁用自动设置。
• Y-值的前缀: 要添加到 y 值的前缀。
• Y值的后缀: 要添加到y值的后缀。
• Y值的格式: 切换于 K/M/B (千/百万/十亿) 和 K/M/G (千/兆/吉)。
• 缩放: 在 线性 和 对数 之间切换。

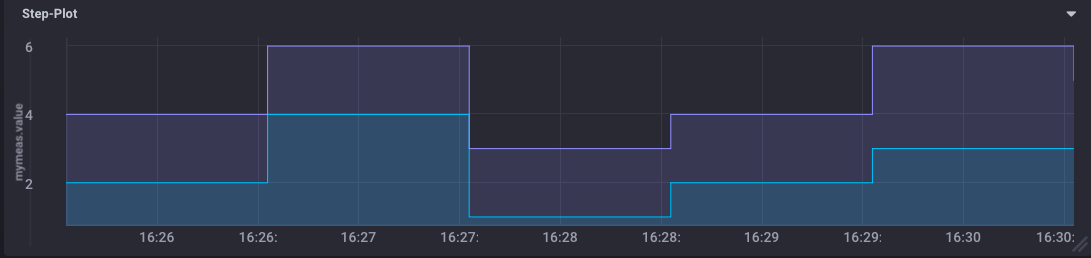

阶梯图示例

条形图

柱状图视图使用柱形图显示指定的时间序列。

要选择此视图，请单击条形图选择器图标。

柱状图控件

使用条形图控件来指定以下内容：

• 标题: y轴标题。如果使用自定义标题，请输入标题。
  • 自动: 启用或禁用自动设置。
• Min: 最小 y 轴值。
  • auto: 启用或禁用自动设置。
• Max: 最大 y 轴值。
  • auto: 启用或禁用自动设置。
• Y-值的前缀: 要添加到 y 值的前缀。
• Y值的后缀: 要添加到y值的后缀。
• Y值的格式: 切换于 K/M/B (千/百万/十亿) 和 K/M/G (千/兆/吉)。
• 缩放: 在 线性 和 对数 之间切换。

条形图示例

折线图 + 单一统计

此折线图 + 单一状态视图以折线图展示指定的时间序列，并将最近的单一值覆盖为一个大的数字值。

要选择此视图，请单击 线图 + 单一统计 视图选项。

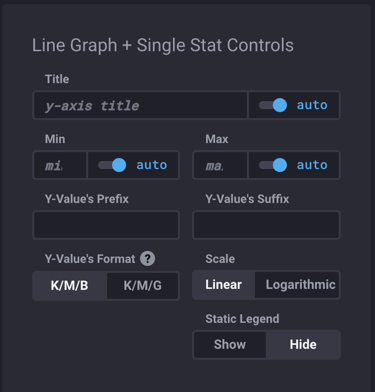

折线图 + 单一状态控制

使用折线图 + 单一状态控制来指定以下内容：

• 标题: y轴标题。如果使用自定义标题，请输入标题。
  • 自动: 启用或禁用自动设置。
• Min: 最小 y 轴值。
  • auto: 启用或禁用自动设置。
• Max: 最大y轴值。
  • auto: 启用或禁用自动设置。
• Y-值的前缀: 要添加到 y 值的前缀。
• Y值的后缀: 要添加到y值的后缀。
• Y值的格式: 切换于 K/M/B (千/百万/十亿) 和 K/M/G (千/兆/吉)。
• 缩放: 在 线性 和 对数 之间切换。

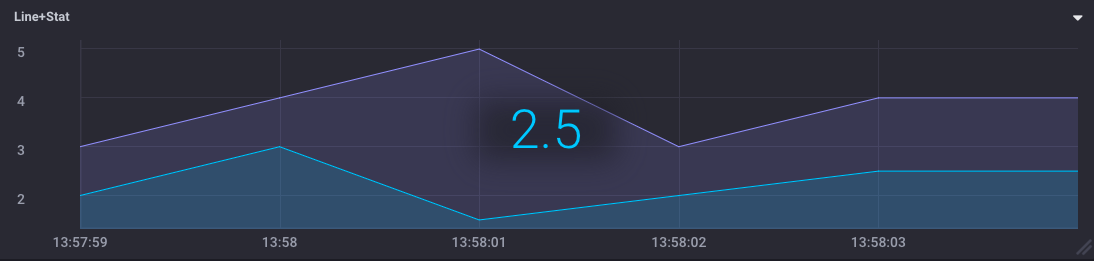

线性图 + 单一统计示例

单一统计

单一统计视图显示指定时间序列的最新值，以数字形式表示。

如果一个单元格的查询包括一个 GROUP BY 标签 子句，Chronograf 会按字典顺序对不同的 系列 进行排序，并显示与第一个系列关联的最新 字段值。例如，如果查询按 name 标签键 分组，并且 name 有两个 标签值（chronelda 和 chronz），则 Chronograf 显示与 chronelda 系列关联的最新字段值。

如果一个单元格的查询包含多个 字段键 在 SELECT 子句中，Chronograf 返回与 SELECT 子句中第一个字段键相关联的最新字段值。例如，如果一个查询的 SELECT 子句是 SELECT "chronogiraffe","chronelda"，Chronograf 显示与 chronogiraffe 字段键相关联的最新字段值。

单个状态控制

使用单一状态控制面板来指定一个或多个阈值：

• 添加阈值: 添加新阈值的按钮。
• 基础颜色: 从选择列表中选择一种基础色或背景色。
  • 颜色选项：红宝石、火焰、库拉索、老虎、菠萝、雷电、哈密瓜、雨林、深青、海洋、游泳池、激光（默认）、行星、星星、彗星、胡椒、石墨、白色和城堡。
• 前缀: 前缀。例如， %, MPH, 等等。
• 后缀: 后缀。例如，%, MPH 等。
• 阈值着色：在背景和文本之间切换

仪表

该仪表视图以仪表视图显示时间序列的最新单一值。

要选择此视图，请单击仪表选择器图标。

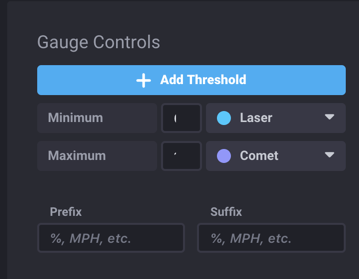

仪表控制

使用 仪表控制 来指定以下内容：

• 添加阈值: 点击按钮添加阈值。
• Min: 阈值的最小值。
  • 选择要显示的颜色。选择列表选项包括：激光（默认）、红宝石、火、库拉索、老虎、菠萝、雷电和蜜dew。
• Max: 阈值的最大值。
  • 选择要显示的颜色。选择列表选项包括：激光（默认）、红宝石、火、库拉çao、虎、菠萝、雷电和蜜露。
• 前缀: 前缀。例如，%, MPH等。
• 后缀: 后缀。例如，%，MPH，等等。

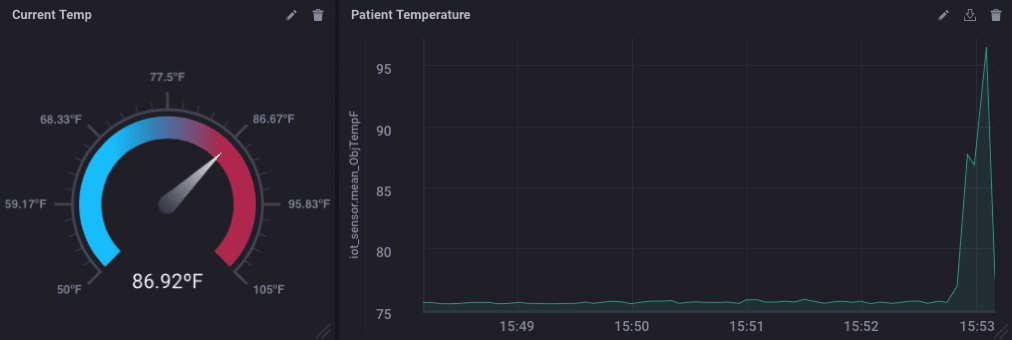

仪表示例

表格

表格面板以表格视图显示查询结果，有时比数据的图形视图更容易分析。

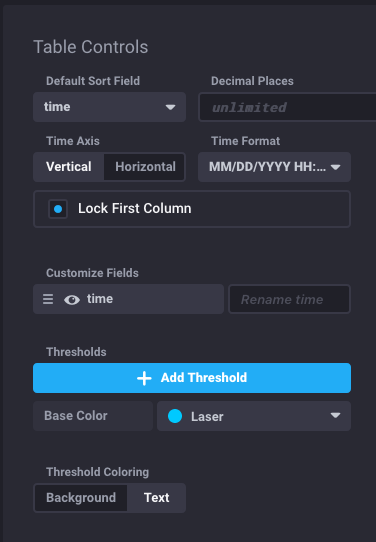

表格控制

使用表格控件来指定以下内容：

• 默认排序字段: 选择默认排序字段。默认是 time。

• 小数位数: 输入小数位数。默认（空字段）为 无限制。

• 时间轴：选择 纵向 或 横向。

• 时间格式: 选择时间格式。

  • Options include: MM/DD/YYYY HH:mm:ss (default), MM/DD/YYYY HH:mm:ss.SSS, YYYY-MM-DD HH:mm:ss, HH:mm:ss, HH:mm:ss.SSS, MMMM D, YYYY HH:mm:ss, dddd, MMMM D, YYYY HH:mm:ss, or Custom.

• 锁定第一列: 锁定第一列，以便列表始终可见。当锁定时，阈值设置不适用于第一列。

• 自定义字段:

  • time: Enter a new name to rename.
  • [additional]: Enter name for each additional column.
  • Change the order of the column by dragging to the desired position.

• 阈值

  注意： 阈值设置适用于任何有值的单元格，除非它们出现在第一列，并且锁定第一列已启用。

  • Add Threshold (button): Click to add a threshold.
  • Base Color: Select a base, or background, color from the selection list.
    • Color options: Ruby, Fire, Curacao, Tiger, Pineapple, Thunder, Honeydew, Rainforest, Viridian, Ocean, Pool, Laser (default), Planet, Star, Comet, Pepper, Graphite, White, and Castle.

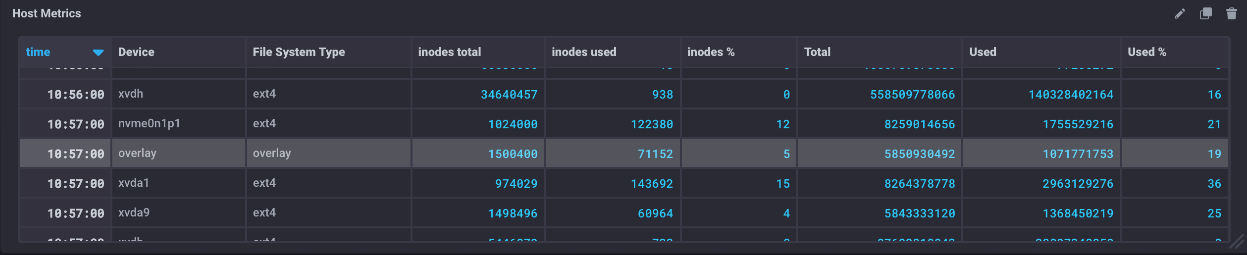

表格视图示例

注意

此备注面板显示带有您的图形的Markdown格式文本。

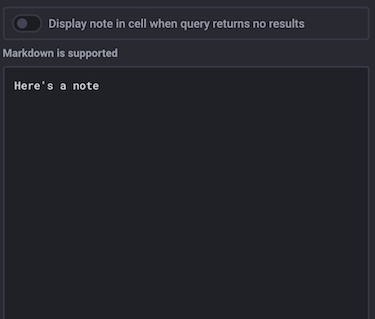

注意控制

在添加注释面板中输入您的文本，使用Markdown格式化文本。

启用查询返回无结果时在单元格中显示备注选项，以在单元格中显示备注文本，而不是No Results。

注意视图示例
