使用PyTorch和TIAToolbox进行全切片图像分类
创建于：2023年12月19日 | 最后更新：2024年8月27日 | 最后验证：2024年11月5日
提示
为了充分利用本教程，我们建议使用这个 Colab 版本。这将使您能够尝试下面提供的信息。
介绍
在本教程中，我们将展示如何使用TIAToolbox的帮助，通过PyTorch深度学习模型对全切片图像（WSIs）进行分类。WSI是通过手术或活检获取的人体组织样本的图像，并使用专用扫描仪进行扫描。病理学家和计算病理学研究人员使用这些图像来在微观水平上研究诸如癌症等疾病，以便了解例如肿瘤的生长情况，并帮助改善患者的治疗。
WSIs难以处理的原因在于它们的巨大尺寸。例如，一张典型的切片图像大约有100,000x100,000像素，其中每个像素可能对应于切片上约0.25x0.25微米的区域。这带来了加载和处理此类图像的挑战，更不用说在一项研究中可能有数百甚至数千张WSIs（更大的研究会产生更好的结果）！
传统的图像处理流程不适合WSI处理，因此我们需要更好的工具。这就是TIAToolbox可以发挥作用的地方，它提供了一套有用的工具，以快速且计算高效的方式导入和处理组织切片。通常，WSI以金字塔结构保存，其中包含同一图像在不同放大倍数下的多个副本，这些副本针对可视化进行了优化。金字塔的第0层（或底层）包含最高放大倍数或缩放级别的图像，而金字塔中的更高层则包含基础图像的低分辨率副本。金字塔结构的示意图如下所示。

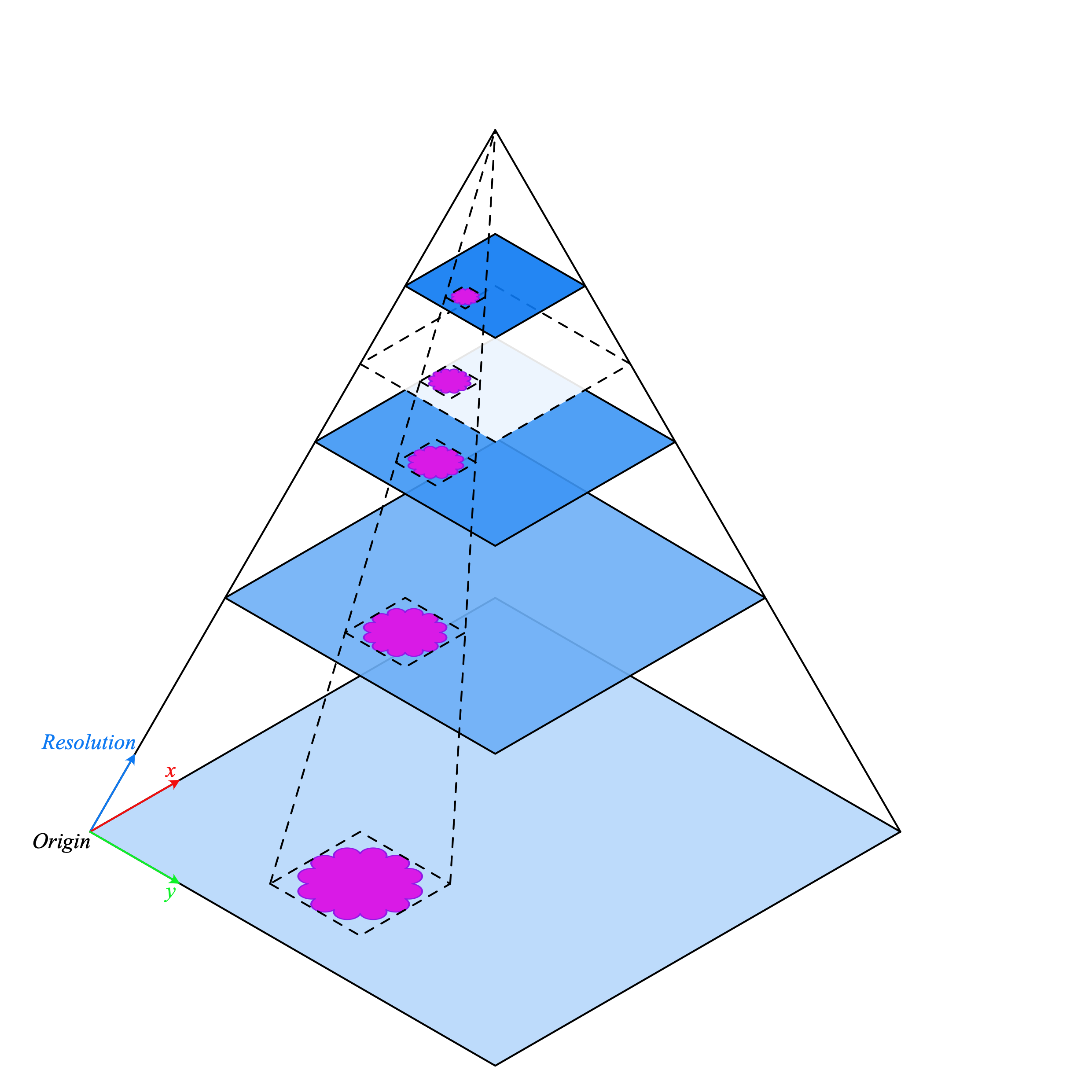

WSI金字塔堆栈
(source)
TIAToolbox 使我们能够自动化常见的下游分析任务，例如组织分类。在本教程中，我们将展示如何：1. 使用 TIAToolbox 加载 WSI 图像；以及 2. 使用不同的 PyTorch 模型在 patch 级别对切片进行分类。在本教程中，我们将提供一个使用 TorchVision ResNet18 模型和自定义 HistoEncoder <https://github.com/jopo666/HistoEncoder>`__ 模型的示例。
让我们开始吧！
设置环境
要运行本教程中提供的示例，需要以下包作为先决条件。
OpenJpeg
OpenSlide
Pixman
TIAToolbox
HistoEncoder（自定义模型示例）
请在您的终端中运行以下命令来安装这些包：
apt-get -y -qq install libopenjp2-7-dev libopenjp2-tools openslide-tools libpixman-1-dev pip install -q ‘tiatoolbox<1.5’ histoencoder && echo “安装完成。”
或者，您可以在MacOS上运行brew install openjpeg openslide来安装所需的软件包，而不是使用apt-get。更多关于安装的信息可以在这里找到。
运行前的清理
为了确保适当的清理（例如在异常终止时），本次运行中下载或创建的所有文件都保存在一个目录中global_save_dir，我们将其设置为“./tmp/”。为了简化维护，目录名称仅在此处出现一次，以便在需要时可以轻松更改。
warnings.filterwarnings("ignore")
global_save_dir = Path("./tmp/")
def rmdir(dir_path: str | Path) -> None:
"""Helper function to delete directory."""
if Path(dir_path).is_dir():
shutil.rmtree(dir_path)
logger.info("Removing directory %s", dir_path)
rmdir(global_save_dir) # remove directory if it exists from previous runs
global_save_dir.mkdir()
logger.info("Creating new directory %s", global_save_dir)
下载数据
对于我们的样本数据，我们将使用一张全切片图像，以及来自Kather 100k数据集验证子集的补丁。
wsi_path = global_save_dir / "sample_wsi.svs"
patches_path = global_save_dir / "kather100k-validation-sample.zip"
weights_path = global_save_dir / "resnet18-kather100k.pth"
logger.info("Download has started. Please wait...")
# Downloading and unzip a sample whole-slide image
download_data(
"https://tiatoolbox.dcs.warwick.ac.uk/sample_wsis/TCGA-3L-AA1B-01Z-00-DX1.8923A151-A690-40B7-9E5A-FCBEDFC2394F.svs",
wsi_path,
)
# Download and unzip a sample of the validation set used to train the Kather 100K dataset
download_data(
"https://tiatoolbox.dcs.warwick.ac.uk/datasets/kather100k-validation-sample.zip",
patches_path,
)
with ZipFile(patches_path, "r") as zipfile:
zipfile.extractall(path=global_save_dir)
# Download pretrained model weights for WSI classification using ResNet18 architecture
download_data(
"https://tiatoolbox.dcs.warwick.ac.uk/models/pc/resnet18-kather100k.pth",
weights_path,
)
logger.info("Download is complete.")
读取数据
我们创建了一个补丁列表和一个对应的标签列表。例如，label_list中的第一个标签将指示patch_list中第一个图像补丁的类别。
# Read the patch data and create a list of patches and a list of corresponding labels
dataset_path = global_save_dir / "kather100k-validation-sample"
# Set the path to the dataset
image_ext = ".tif" # file extension of each image
# Obtain the mapping between the label ID and the class name
label_dict = {
"BACK": 0, # Background (empty glass region)
"NORM": 1, # Normal colon mucosa
"DEB": 2, # Debris
"TUM": 3, # Colorectal adenocarcinoma epithelium
"ADI": 4, # Adipose
"MUC": 5, # Mucus
"MUS": 6, # Smooth muscle
"STR": 7, # Cancer-associated stroma
"LYM": 8, # Lymphocytes
}
class_names = list(label_dict.keys())
class_labels = list(label_dict.values())
# Generate a list of patches and generate the label from the filename
patch_list = []
label_list = []
for class_name, label in label_dict.items():
dataset_class_path = dataset_path / class_name
patch_list_single_class = grab_files_from_dir(
dataset_class_path,
file_types="*" + image_ext,
)
patch_list.extend(patch_list_single_class)
label_list.extend([label] * len(patch_list_single_class))
# Show some dataset statistics

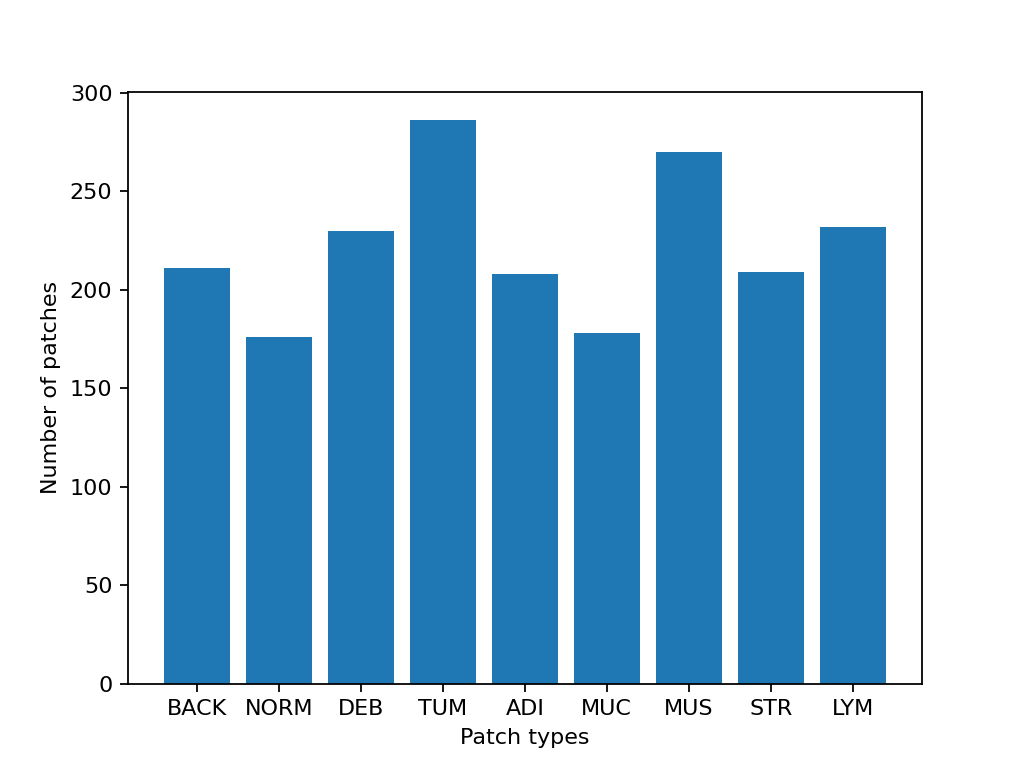

plt.bar(class_names, [label_list.count(label) for label in class_labels])
plt.xlabel("Patch types")
plt.ylabel("Number of patches")
# Count the number of examples per class
for class_name, label in label_dict.items():
logger.info(
"Class ID: %d -- Class Name: %s -- Number of images: %d",
label,
class_name,
label_list.count(label),
)
# Overall dataset statistics
logger.info("Total number of patches: %d", (len(patch_list)))
|2023-11-14|13:15:59.299| [INFO] Class ID: 0 -- Class Name: BACK -- Number of images: 211
|2023-11-14|13:15:59.299| [INFO] Class ID: 1 -- Class Name: NORM -- Number of images: 176
|2023-11-14|13:15:59.299| [INFO] Class ID: 2 -- Class Name: DEB -- Number of images: 230
|2023-11-14|13:15:59.299| [INFO] Class ID: 3 -- Class Name: TUM -- Number of images: 286
|2023-11-14|13:15:59.299| [INFO] Class ID: 4 -- Class Name: ADI -- Number of images: 208
|2023-11-14|13:15:59.299| [INFO] Class ID: 5 -- Class Name: MUC -- Number of images: 178
|2023-11-14|13:15:59.299| [INFO] Class ID: 6 -- Class Name: MUS -- Number of images: 270
|2023-11-14|13:15:59.299| [INFO] Class ID: 7 -- Class Name: STR -- Number of images: 209
|2023-11-14|13:15:59.299| [INFO] Class ID: 8 -- Class Name: LYM -- Number of images: 232
|2023-11-14|13:15:59.299| [INFO] Total number of patches: 2000
正如您所看到的，对于这个补丁数据集，我们有9个类别/标签，ID为0-8，并附有相关的类别名称。这些名称描述了补丁中的主要组织类型：
BACK ⟶ 背景（空玻璃区域）
LYM ⟶ 淋巴细胞
NORM ⟶ 正常结肠黏膜
DEB ⟶ 碎片
MUS ⟶ 平滑肌
STR ⟶ 癌症相关基质
ADI ⟶ 脂肪
MUC ⟶ 粘液
TUM ⟶ 结直肠腺癌上皮
分类图像补丁
我们演示了如何首先使用patch模式获取数字幻灯片中每个补丁的预测，然后使用wsi模式处理大幻灯片。
定义 PatchPredictor 模型
PatchPredictor 类运行一个基于 CNN 的分类器，该分类器是用 PyTorch 编写的。
model可以是任何经过训练的 PyTorch 模型，但需要遵循tiatoolbox.models.abc.ModelABC(文档) <https://tia-toolbox.readthedocs.io/en/latest/_autosummary/tiatoolbox.models.models_abc.ModelABC.html>`__ 类结构。有关此问题的更多信息，请参考 我们的高级模型技术示例笔记本。 为了加载自定义模型，您需要编写一个小的 预处理函数，如preproc_func(img)，以确保 输入张量符合加载网络的正确格式。或者，你可以将
pretrained_model作为字符串参数传递。这指定了执行预测的CNN模型，它必须是列出的模型之一这里。 命令将如下所示：predictor = PatchPredictor(pretrained_model='resnet18-kather100k', pretrained_weights=weights_path, batch_size=32)。pretrained_weights: 当使用pretrained_model时，默认情况下也会下载相应的预训练权重。您可以通过pretrained_weight参数使用自己的权重集来覆盖默认设置。batch_size: 每次输入模型的图像数量。此参数值越高，需要更大的（GPU）内存容量。
# Importing a pretrained PyTorch model from TIAToolbox
predictor = PatchPredictor(pretrained_model='resnet18-kather100k', batch_size=32)
# Users can load any PyTorch model architecture instead using the following script
model = vanilla.CNNModel(backbone="resnet18", num_classes=9) # Importing model from torchvision.models.resnet18
model.load_state_dict(torch.load(weights_path, map_location="cpu", weights_only=True), strict=True)
def preproc_func(img):
img = PIL.Image.fromarray(img)
img = transforms.ToTensor()(img)
return img.permute(1, 2, 0)
model.preproc_func = preproc_func
predictor = PatchPredictor(model=model, batch_size=32)
预测补丁标签
我们创建一个预测器对象，然后使用patch模式调用predict方法。接着我们计算分类准确率和混淆矩阵。
with suppress_console_output():
output = predictor.predict(imgs=patch_list, mode="patch", on_gpu=ON_GPU)
acc = accuracy_score(label_list, output["predictions"])
logger.info("Classification accuracy: %f", acc)
# Creating and visualizing the confusion matrix for patch classification results
conf = confusion_matrix(label_list, output["predictions"], normalize="true")
df_cm = pd.DataFrame(conf, index=class_names, columns=class_names)
df_cm
|2023-11-14|13:16:03.215| [INFO] Classification accuracy: 0.993000
预测整个切片的补丁标签
我们现在介绍IOPatchPredictorConfig，这是一个指定模型预测引擎的图像读取和预测写入配置的类。这是为了告知分类器应该读取WSI金字塔的哪个级别，处理数据并生成输出。
IOPatchPredictorConfig 的参数定义如下：
input_resolutions: 一个列表，以字典的形式指定每个输入的分辨率。列表元素必须与目标model.forward()中的顺序相同。如果您的模型只接受一个输入，您只需要放置一个指定'units'和'resolution'的字典。请注意，TIAToolbox支持具有多个输入的模型。有关单位和分辨率的更多信息，请参阅TIAToolbox文档。patch_input_shape: 最大输入的形状，格式为（高度，宽度）。stride_shape: 两个连续补丁之间的步幅大小（步数），用于补丁提取过程。如果用户将stride_shape设置为等于patch_input_shape，补丁将被提取和处理而没有任何重叠。
wsi_ioconfig = IOPatchPredictorConfig(
input_resolutions=[{"units": "mpp", "resolution": 0.5}],
patch_input_shape=[224, 224],
stride_shape=[224, 224],
)
predict 方法将 CNN 应用于输入补丁并获取结果。以下是参数及其描述：
mode: 要处理的输入类型。根据您的应用选择patch、tile或wsi。imgs: 输入列表，应该是输入切片或WSI的路径列表。return_probabilities: 设置为True以获取每个类别的概率以及输入补丁的预测标签。如果您希望合并预测以生成tile或wsi模式的预测图，您可以设置return_probabilities=True。ioconfig: 使用IOPatchPredictorConfig类设置IO配置信息。resolution和unit（未在下方显示）：这些参数 指定了我们计划从中提取补丁的WSI级别的分辨率或每像素微米分辨率， 并且可以用来代替ioconfig。在这里，我们将WSI级别指定为'baseline'， 这相当于级别0。通常，这是最高分辨率的级别。在这个特定的情况下，图像只有一个 级别。更多信息可以在文档中找到。masks: 与imgs列表中的WSIs对应的掩码路径列表。这些掩码指定了我们想要从中提取补丁的原始WSIs中的区域。如果某个特定WSI的掩码被指定为None，那么该WSI的所有补丁（包括背景区域）的标签都将被预测。这可能会导致不必要的计算。merge_predictions: 如果需要生成补丁分类结果的2D地图，可以将此参数设置为True。 然而，对于大型WSIs，这将需要大量可用内存。另一种（默认）解决方案是设置merge_predictions=False， 然后使用merge_predictions函数生成2D预测地图，稍后您将看到。
由于我们使用的是大型WSI，补丁提取和预测过程可能需要一些时间（如果您可以访问支持Cuda的GPU和PyTorch+Cuda，请确保设置ON_GPU=True）。
with suppress_console_output():
wsi_output = predictor.predict(
imgs=[wsi_path],
masks=None,
mode="wsi",
merge_predictions=False,
ioconfig=wsi_ioconfig,
return_probabilities=True,
save_dir=global_save_dir / "wsi_predictions",
on_gpu=ON_GPU,
)
我们通过可视化wsi_output来查看预测模型在整个切片图像上的工作效果。我们首先需要合并补丁预测输出，然后将它们作为覆盖层可视化在原始图像上。与之前一样，使用merge_predictions方法来合并补丁预测。这里我们设置参数resolution=1.25, units='power'以生成1.25倍放大的预测图。如果您希望获得更高/更低分辨率（更大/更小）的预测图，您需要相应地更改这些参数。当预测合并后，使用overlay_patch_prediction函数将预测图覆盖在WSI缩略图上，该缩略图应在用于预测合并的分辨率下提取。
overview_resolution = (
4 # the resolution in which we desire to merge and visualize the patch predictions
)
# the unit of the `resolution` parameter. Can be "power", "level", "mpp", or "baseline"
overview_unit = "mpp"
wsi = WSIReader.open(wsi_path)
wsi_overview = wsi.slide_thumbnail(resolution=overview_resolution, units=overview_unit)
plt.figure(), plt.imshow(wsi_overview)
plt.axis("off")

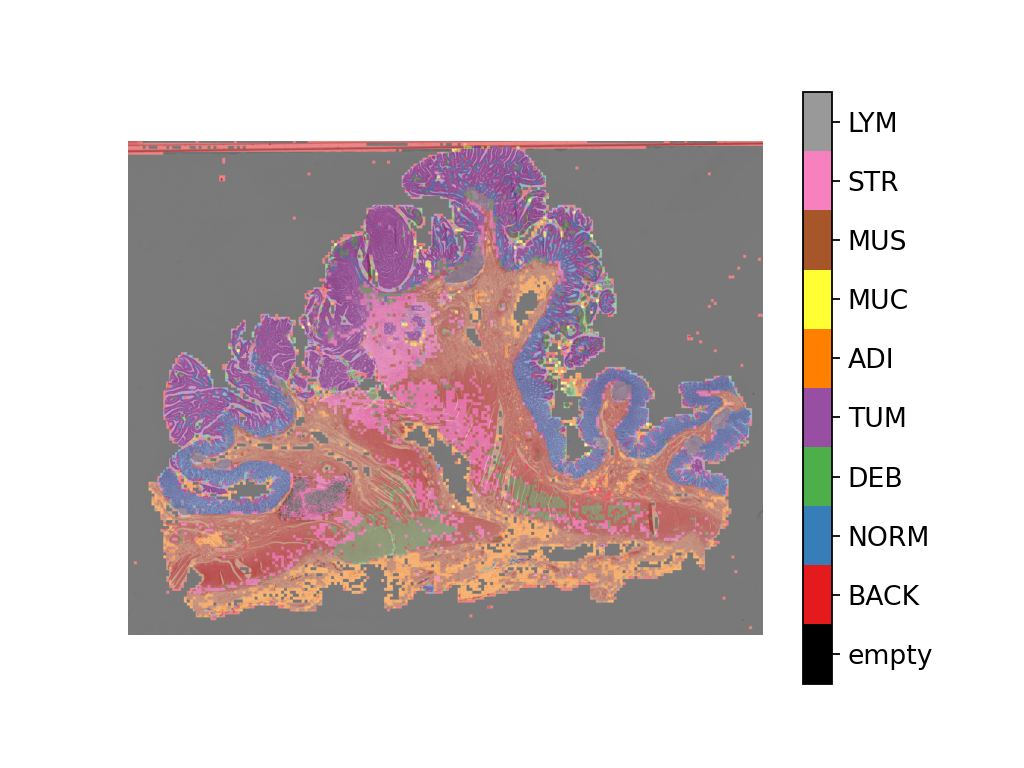

将预测地图叠加在此图像上如下所示：
# Visualization of whole-slide image patch-level prediction
# first set up a label to color mapping
label_color_dict = {}
label_color_dict[0] = ("empty", (0, 0, 0))
colors = cm.get_cmap("Set1").colors
for class_name, label in label_dict.items():
label_color_dict[label + 1] = (class_name, 255 * np.array(colors[label]))
pred_map = predictor.merge_predictions(
wsi_path,
wsi_output[0],
resolution=overview_resolution,
units=overview_unit,
)
overlay = overlay_prediction_mask(
wsi_overview,
pred_map,
alpha=0.5,
label_info=label_color_dict,
return_ax=True,
)
plt.show()
使用病理学特定模型进行特征提取
在本节中，我们将展示如何使用TIAToolbox提供的WSI推理引擎从存在于TIAToolbox之外的预训练PyTorch模型中提取特征。为了说明这一点，我们将使用HistoEncoder，这是一个计算病理学特定模型，它以自监督的方式训练，用于从组织学图像中提取特征。该模型已在此处提供：
‘HistoEncoder: 数字病理学的基础模型’ (https://github.com/jopo666/HistoEncoder) 由赫尔辛基大学的 Pohjonen, Joona 和团队开发。
我们将绘制特征图的umap降维到3D（RGB）中，以可视化特征如何捕捉上述一些组织类型之间的差异。
# Import some extra modules
import histoencoder.functional as F
import torch.nn as nn
from tiatoolbox.models.engine.semantic_segmentor import DeepFeatureExtractor, IOSegmentorConfig
from tiatoolbox.models.models_abc import ModelABC
import umap
TIAToolbox 定义了一个 ModelABC，这是一个继承自 PyTorch nn.Module 的类，并指定了模型在 TIAToolbox 推理引擎中使用时应具备的结构。histoencoder 模型不符合这种结构，因此我们需要将其包装在一个类中，该类的输出和方法是 TIAToolbox 引擎所期望的。
class HistoEncWrapper(ModelABC):
"""Wrapper for HistoEnc model that conforms to tiatoolbox ModelABC interface."""
def __init__(self: HistoEncWrapper, encoder) -> None:
super().__init__()
self.feat_extract = encoder
def forward(self: HistoEncWrapper, imgs: torch.Tensor) -> torch.Tensor:
"""Pass input data through the model.
Args:
imgs (torch.Tensor):
Model input.
"""
out = F.extract_features(self.feat_extract, imgs, num_blocks=2, avg_pool=True)
return out
@staticmethod
def infer_batch(
model: nn.Module,
batch_data: torch.Tensor,
*,
on_gpu: bool,
) -> list[np.ndarray]:
"""Run inference on an input batch.
Contains logic for forward operation as well as i/o aggregation.
Args:
model (nn.Module):
PyTorch defined model.
batch_data (torch.Tensor):
A batch of data generated by
`torch.utils.data.DataLoader`.
on_gpu (bool):
Whether to run inference on a GPU.
"""
img_patches_device = batch_data.to('cuda') if on_gpu else batch_data
model.eval()
# Do not compute the gradient (not training)
with torch.inference_mode():
output = model(img_patches_device)
return [output.cpu().numpy()]
现在我们有了我们的包装器，我们将创建我们的特征提取模型并实例化一个DeepFeatureExtractor，以便我们可以在WSI上使用这个模型。我们将使用与上面相同的WSI，但这次我们将使用HistoEncoder模型从WSI的补丁中提取特征，而不是为每个补丁预测一些标签。
# create the model
encoder = F.create_encoder("prostate_medium")
model = HistoEncWrapper(encoder)
# set the pre-processing function
norm=transforms.Normalize(mean=[0.662, 0.446, 0.605],std=[0.169, 0.190, 0.155])
trans = [
transforms.ToTensor(),
norm,
]
model.preproc_func = transforms.Compose(trans)
wsi_ioconfig = IOSegmentorConfig(
input_resolutions=[{"units": "mpp", "resolution": 0.5}],
patch_input_shape=[224, 224],
output_resolutions=[{"units": "mpp", "resolution": 0.5}],
patch_output_shape=[224, 224],
stride_shape=[224, 224],
)
当我们创建DeepFeatureExtractor时，我们将传递auto_generate_mask=True参数。这将自动使用otsu阈值法创建组织区域的掩码，以便提取器仅处理包含组织的那些补丁。
# create the feature extractor and run it on the WSI
extractor = DeepFeatureExtractor(model=model, auto_generate_mask=True, batch_size=32, num_loader_workers=4, num_postproc_workers=4)
with suppress_console_output():
out = extractor.predict(imgs=[wsi_path], mode="wsi", ioconfig=wsi_ioconfig, save_dir=global_save_dir / "wsi_features",)
这些特征可以用来训练下游模型，但在这里为了直观理解这些特征代表什么，我们将使用UMAP降维来在RGB空间中可视化这些特征。标记为相似颜色的点应该具有相似的特征，因此当我们把UMAP降维叠加在WSI缩略图上时，可以检查这些特征是否自然地分离到不同的组织区域。我们将它与上面的补丁级预测图一起绘制，以在接下来的单元格中查看这些特征与补丁级预测的比较情况。
# First we define a function to calculate the umap reduction
def umap_reducer(x, dims=3, nns=10):
"""UMAP reduction of the input data."""
reducer = umap.UMAP(n_neighbors=nns, n_components=dims, metric="manhattan", spread=0.5, random_state=2)
reduced = reducer.fit_transform(x)
reduced -= reduced.min(axis=0)
reduced /= reduced.max(axis=0)
return reduced
# load the features output by our feature extractor
pos = np.load(global_save_dir / "wsi_features" / "0.position.npy")
feats = np.load(global_save_dir / "wsi_features" / "0.features.0.npy")
pos = pos / 8 # as we extracted at 0.5mpp, and we are overlaying on a thumbnail at 4mpp
# reduce the features into 3 dimensional (rgb) space
reduced = umap_reducer(feats)
# plot the prediction map the classifier again
overlay = overlay_prediction_mask(
wsi_overview,
pred_map,
alpha=0.5,
label_info=label_color_dict,
return_ax=True,
)

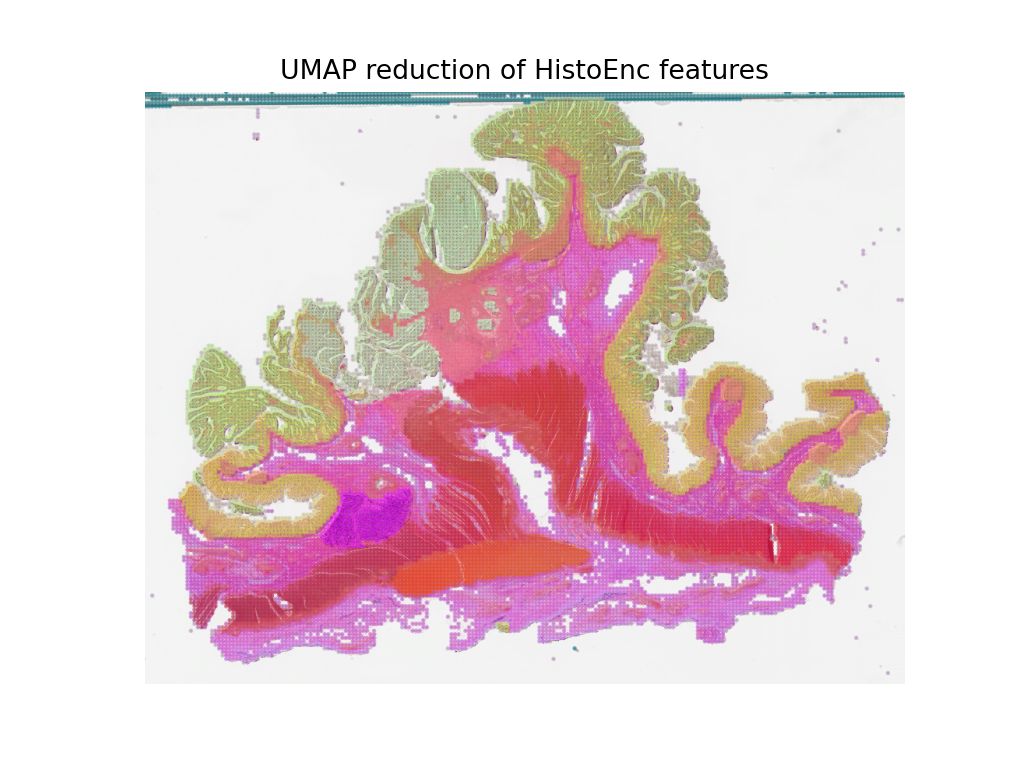

# plot the feature map reduction
plt.figure()
plt.imshow(wsi_overview)
plt.scatter(pos[:,0], pos[:,1], c=reduced, s=1, alpha=0.5)
plt.axis("off")
plt.title("UMAP reduction of HistoEnc features")
plt.show()
我们看到，来自我们的补丁级预测器的预测图，以及来自我们的自监督特征编码器的特征图，捕捉了关于WSI中组织类型的相似信息。这是一个很好的健全性检查，表明我们的模型正在按预期工作。它还表明，HistoEncoder模型提取的特征捕捉了组织类型之间的差异，因此它们正在编码组织学上相关的信息。
接下来该去哪里
在本笔记本中，我们展示了如何使用PatchPredictor和
DeepFeatureExtractor类及其predict方法来预测
大块图像和WSI的标签或提取特征。我们介绍了
merge_predictions和overlay_prediction_mask辅助
函数，这些函数合并了补丁预测输出，并将结果预测图可视化为
输入图像/WSI上的叠加层。
所有过程都在TIAToolbox中进行，我们可以轻松地按照示例代码将各个部分组合在一起。请确保正确设置输入和选项。我们鼓励您进一步研究更改predict函数参数对预测输出的影响。我们已经展示了如何在TIAToolbox框架中使用您自己的预训练模型或研究社区提供的模型来对大型WSIs进行推理，即使模型结构未在TIAToolbox模型类中定义。
您可以通过以下资源了解更多信息：
