从第一原理理解PyTorch在Intel CPU上的性能
创建于：2022年4月15日 | 最后更新：2024年1月16日 | 最后验证：2024年11月5日
一个关于使用Intel® Extension for PyTorch*优化的TorchServe推理框架的案例研究。
作者：Min Jean Cho, Mark Saroufim
审阅者：Ashok Emani, Jiong Gong
在CPU上获得强大的深度学习开箱即用性能可能很棘手，但如果你了解影响性能的主要问题、如何衡量它们以及如何解决它们，就会容易得多。
太长不看
问题 |
如何测量它 |
解决方案 |
瓶颈的GEMM执行单元 |
通过核心绑定将线程亲和性设置为物理核心，避免使用逻辑核心 |
|
非统一内存访问 (NUMA) |
|
通过核心绑定将线程亲和性设置为特定插槽，以避免跨插槽计算 |
GEMM（通用矩阵乘法）在融合乘法加法（FMA）或点积（DP）执行单元上运行时，当启用超线程时，将会出现瓶颈并导致线程在同步屏障处等待/自旋延迟 - 因为使用逻辑核心会导致所有工作线程的并发性不足，因为每个逻辑线程竞争相同的核心资源。相反，如果我们每个物理核心使用一个线程，就可以避免这种竞争。因此，我们通常建议通过核心绑定将CPU线程亲和性设置为物理核心来避免使用逻辑核心。
多插槽系统具有非统一内存访问（NUMA），这是一种共享内存架构，描述了主内存模块相对于处理器的放置方式。但如果一个进程不具备NUMA感知能力，在运行时通过Intel Ultra Path Interconnect (UPI)进行线程迁移跨插槽时，会频繁访问速度较慢的远程内存。我们通过核心绑定将CPU线程亲和性设置为特定插槽来解决这个问题。
了解这些原则后，适当的CPU运行时配置可以显著提高开箱即用的性能。
在本博客中，我们将引导您了解从CPU性能调优指南中您应该了解的重要运行时配置，解释它们的工作原理，如何进行分析，以及如何通过我们集成的原生启动脚本将它们集成到像TorchServe这样的模型服务框架中。
我们将从第一原理出发，通过大量的配置文件，直观地解释所有这些概念，并向您展示我们如何应用我们的学习成果，使TorchServe的默认CPU性能更好。
该功能需要通过将config.properties中的cpu_launcher_enable=true设置为显式启用。
避免使用逻辑核心进行深度学习
避免在深度学习工作负载中使用逻辑核心通常可以提高性能。为了理解这一点，让我们回顾一下GEMM。
优化GEMM优化深度学习
深度学习训练或推理中的大部分时间都花在了数百万次的GEMM操作上，这是全连接层的核心。全连接层自多层感知器（MLP）被证明是任何连续函数的通用逼近器以来已经使用了几十年。任何MLP都可以完全表示为GEMM。甚至卷积也可以通过使用Toepliz矩阵表示为GEMM。
回到最初的话题，大多数GEMM操作符受益于不使用超线程，因为在深度学习训练或推理中，大部分时间都花在由超线程核心共享的融合乘法加法（FMA）或点积（DP）执行单元上运行的数百万次重复的GEMM操作上。启用超线程后，OpenMP线程将争夺相同的GEMM执行单元。

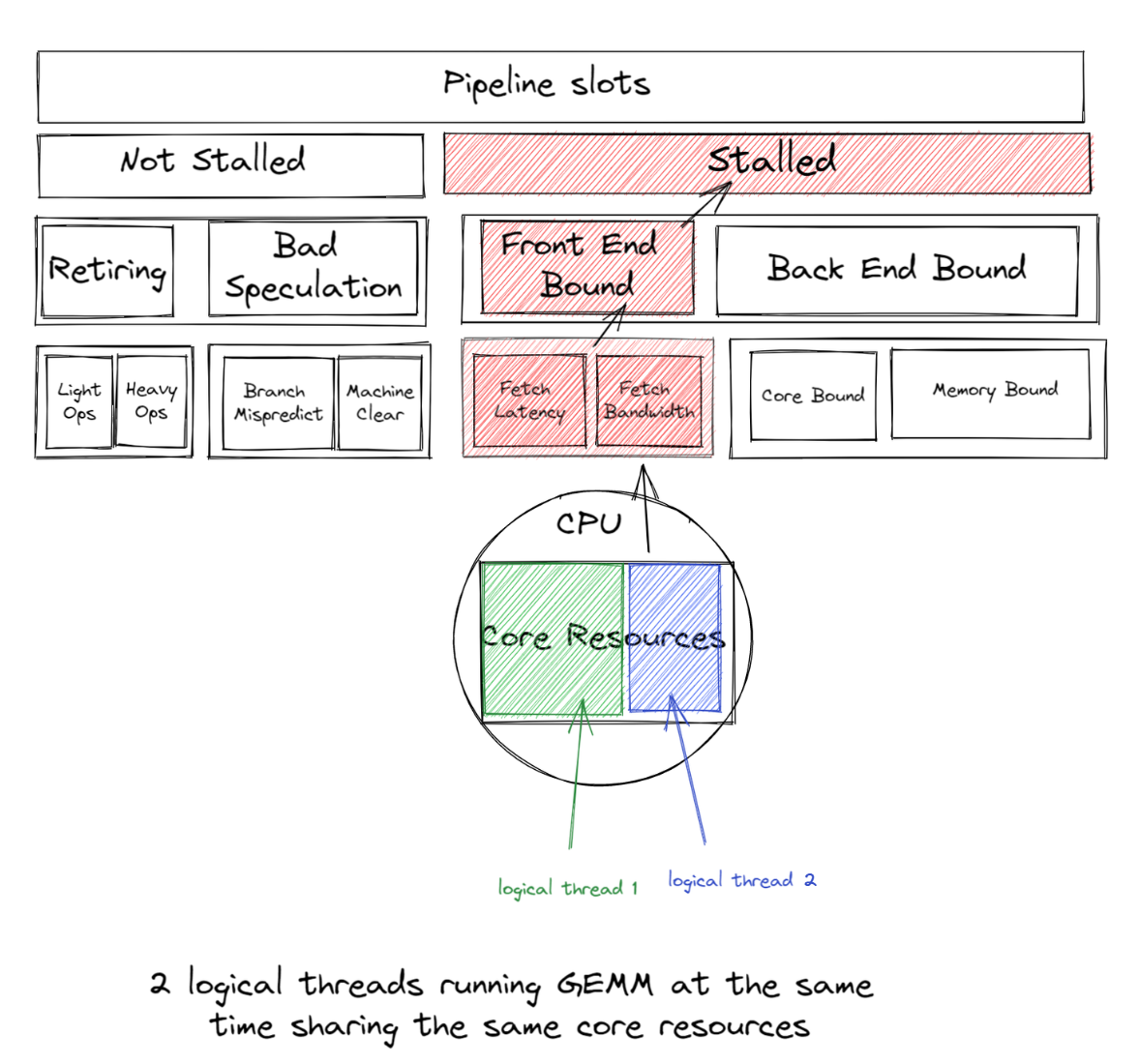

如果2个逻辑线程同时运行GEMM，它们将共享相同的核心资源，导致前端受限，这样前端受限的开销大于同时运行两个逻辑线程的收益。
因此，我们通常建议避免使用逻辑核心进行深度学习工作负载，以获得良好的性能。启动脚本默认仅使用物理核心；然而，用户可以通过简单地切换--use_logical_core启动脚本开关来轻松实验逻辑核心与物理核心的区别。
练习
我们将使用以下示例来为ResNet50提供虚拟张量：
import torch
import torchvision.models as models
import time
model = models.resnet50(pretrained=False)
model.eval()
data = torch.rand(1, 3, 224, 224)
# warm up
for _ in range(100):
model(data)
start = time.time()
for _ in range(100):
model(data)
end = time.time()
print('Inference took {:.2f} ms in average'.format((end-start)/100*1000))
在整个博客中，我们将使用Intel® VTune™ Profiler来进行性能分析和验证优化。我们将在配备两个Intel(R) Xeon(R) Platinum 8180M CPU的机器上运行所有练习。CPU信息如图2.1所示。
环境变量 OMP_NUM_THREADS 用于设置并行区域的线程数。我们将比较 OMP_NUM_THREADS=2 与 (1) 使用逻辑核心和 (2) 仅使用物理核心的情况。
两个OpenMP线程试图利用由超线程核心（0, 56）共享的相同GEMM执行单元。

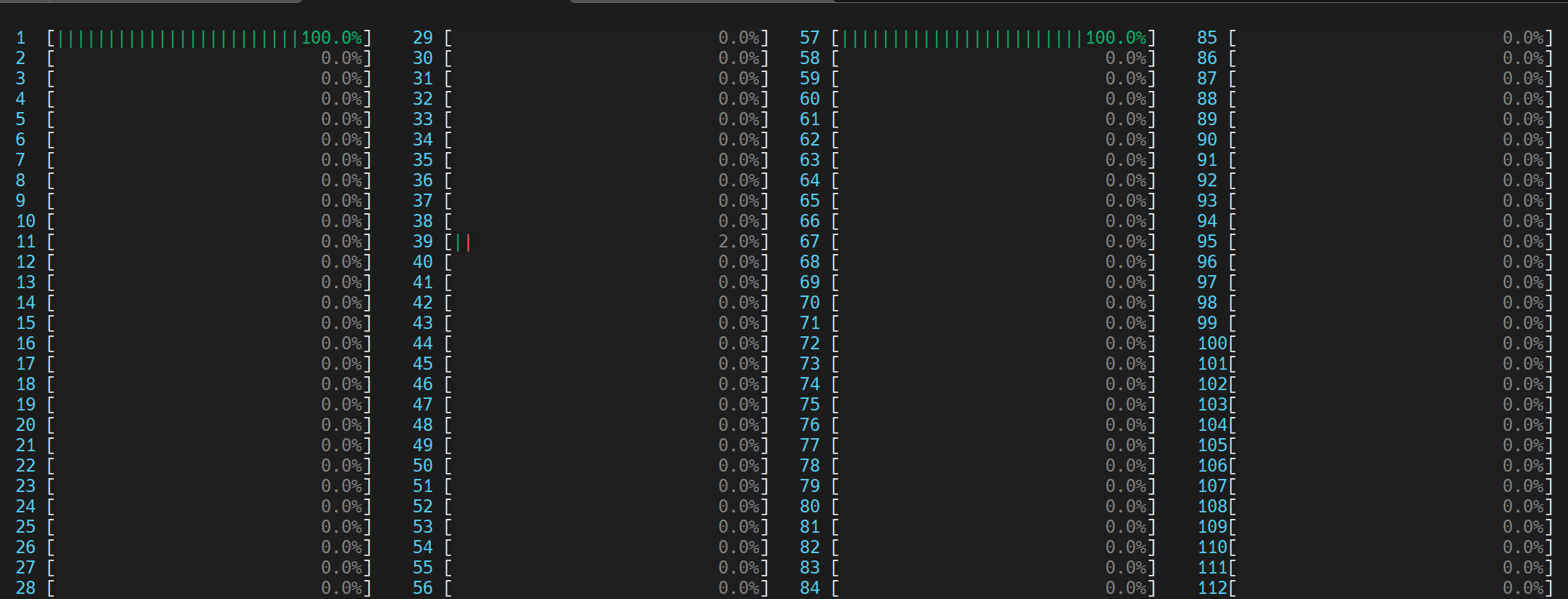

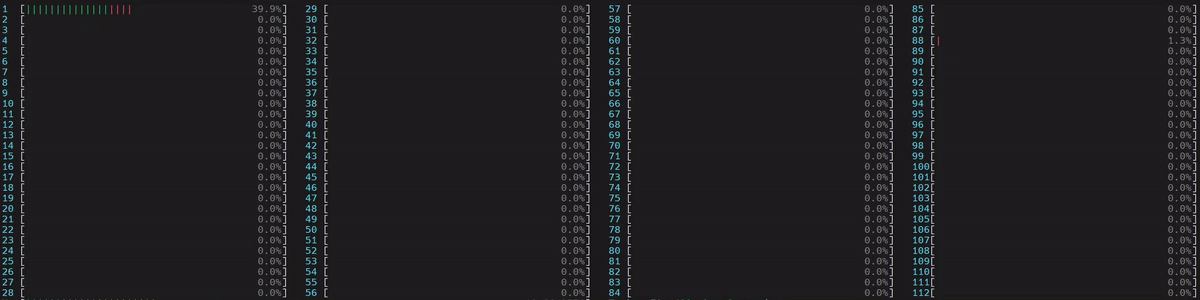

我们可以通过在Linux上运行htop命令来可视化这一点，如下所示。

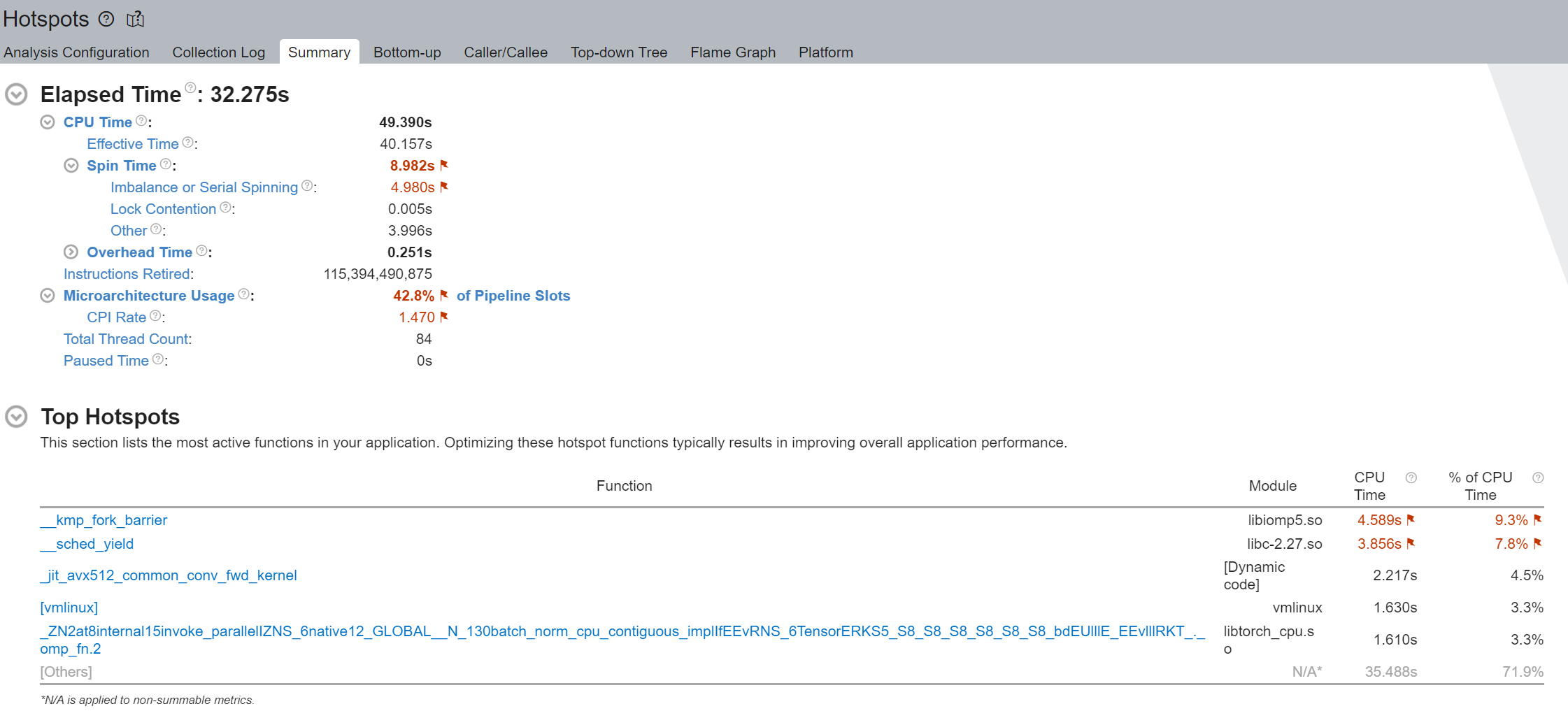

我们注意到Spin Time被标记了，其中大部分是由Imbalance或Serial Spinning引起的 - 总共8.982秒中的4.980秒。当使用逻辑核心时，Imbalance或Serial Spinning是由于工作线程的并发性不足，因为每个逻辑线程都在争夺相同的核心资源。
执行摘要中的Top Hotspots部分表明，__kmp_fork_barrier占用了4.589秒的CPU时间 - 在CPU执行时间的9.33%期间，线程由于线程同步而在此屏障处自旋。

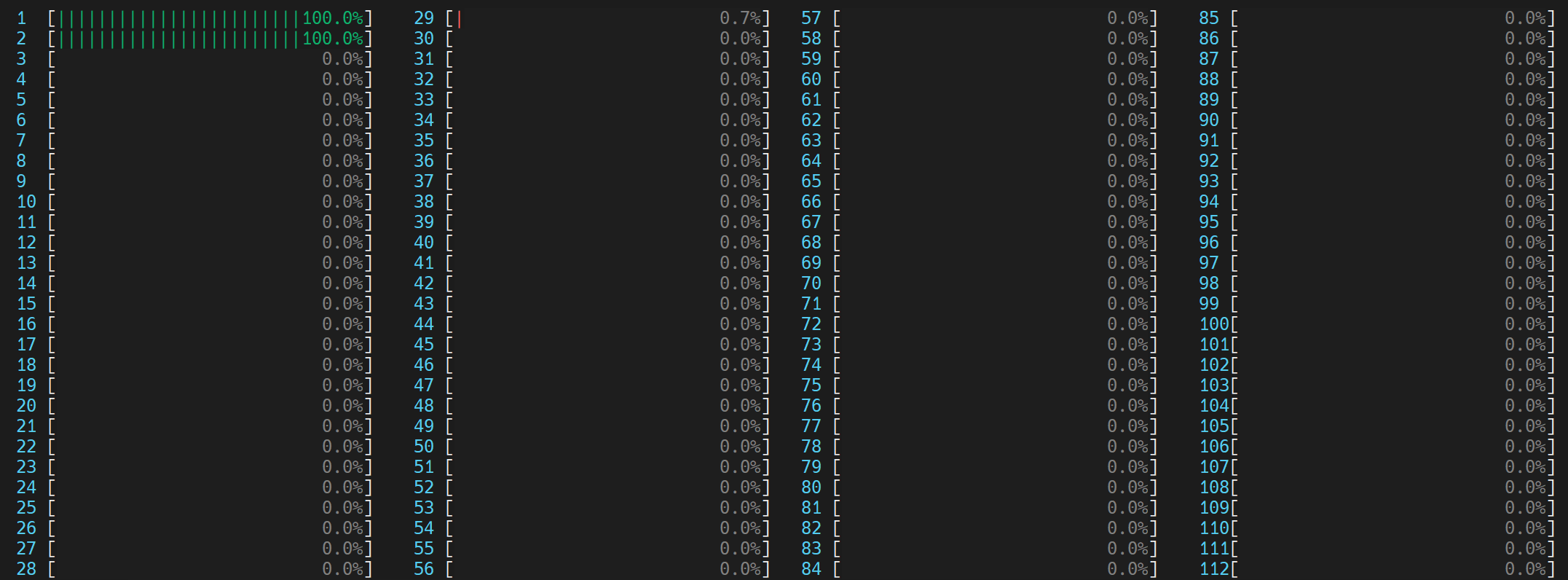

每个OpenMP线程在各自的物理核心（0,1）中使用GEMM执行单元

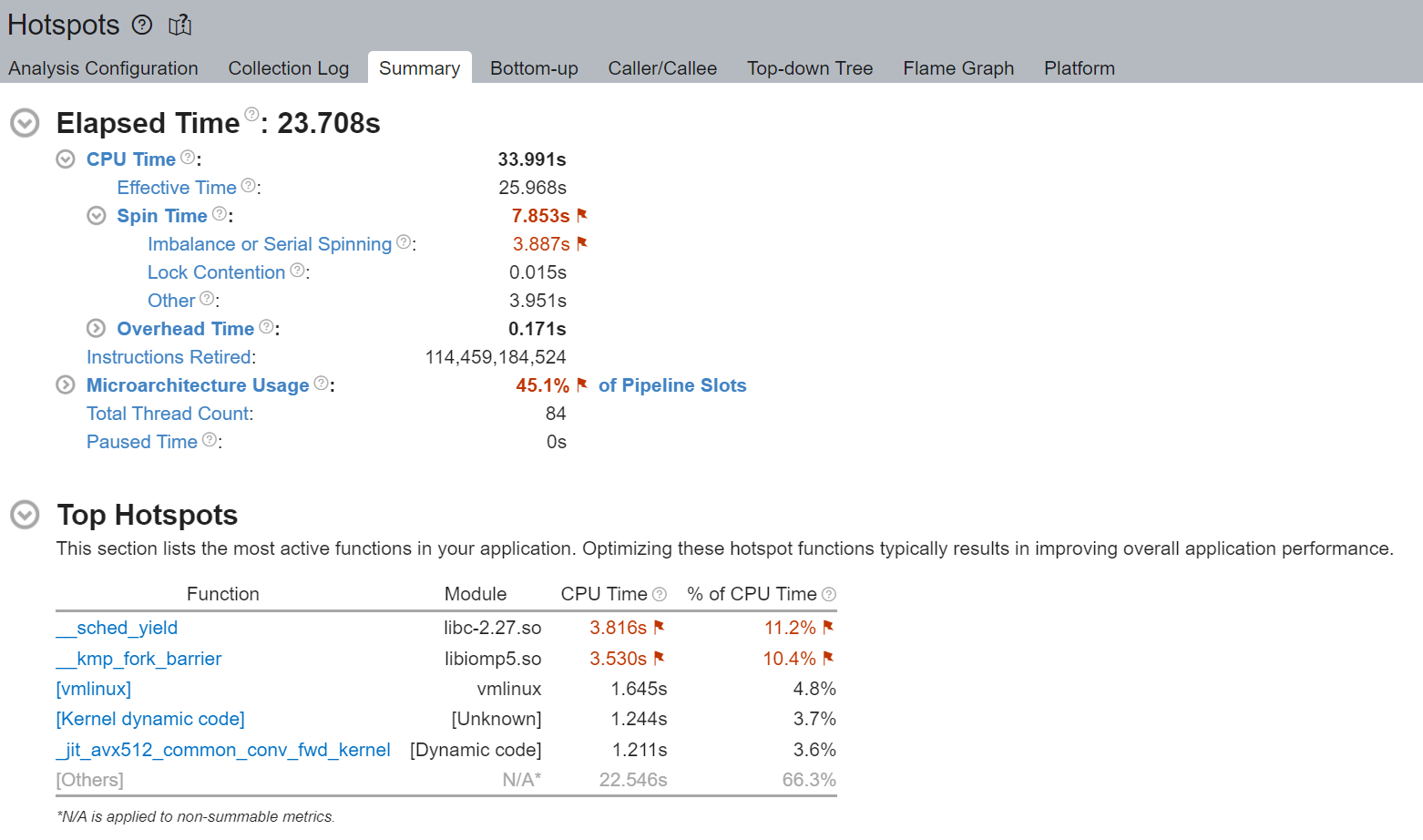

我们首先注意到，通过避免使用逻辑核心，执行时间从32秒降至23秒。虽然仍存在一些不可忽视的不平衡或串行旋转，但我们注意到相对改进从4.980秒降至3.887秒。
通过不使用逻辑线程（而是每个物理核心使用1个线程），我们避免了逻辑线程争夺相同的核心资源。Top Hotspots部分还显示了__kmp_fork_barrier时间从4.589秒到3.530秒的相对改进。
本地内存访问总是比远程内存访问更快

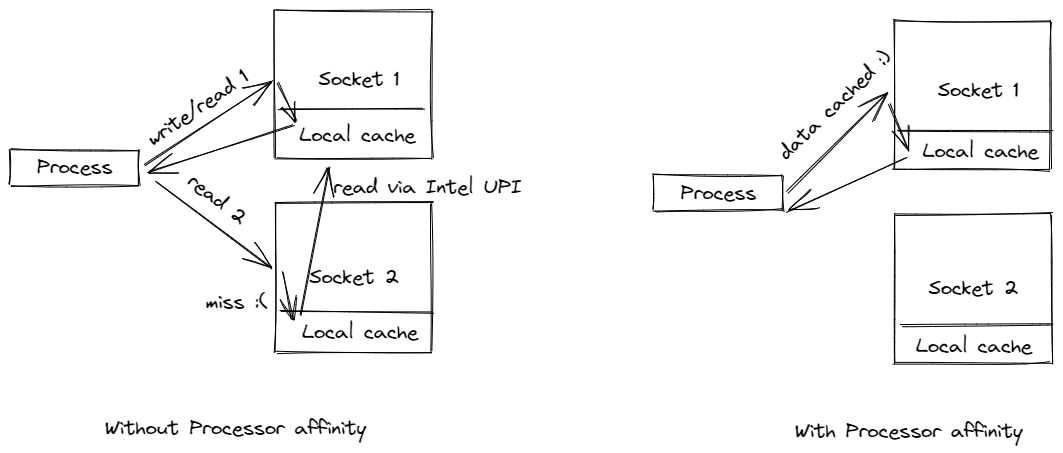

我们通常建议将进程绑定到本地套接字，这样进程就不会跨套接字迁移。这样做的目的通常是利用本地内存上的高速缓存，并避免远程内存访问，因为远程内存访问可能比本地访问慢约2倍。
图1. 双插槽配置
图1显示了一个典型的双插槽配置。请注意，每个插槽都有自己的本地内存。插槽通过Intel Ultra Path Interconnect（UPI）相互连接，这使得每个插槽可以访问另一个插槽的本地内存，称为远程内存。本地内存访问总是比远程内存访问更快。

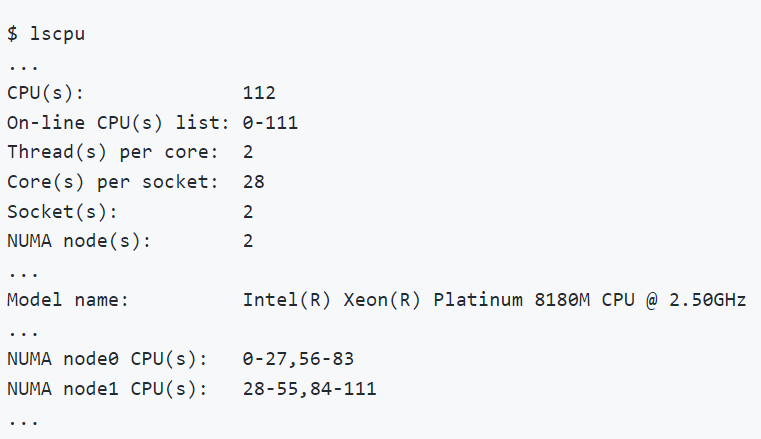

图2.1. CPU信息
用户可以通过在Linux机器上运行lscpu命令来获取他们的CPU信息。图2.1展示了一个在配备两个Intel(R) Xeon(R) Platinum 8180M CPU的机器上执行lscpu的示例。请注意，每个插槽有28个核心，每个核心有2个线程（即启用了超线程技术）。换句话说，除了28个物理核心外，还有28个逻辑核心，每个插槽总共有56个核心。并且有2个插槽，总共有112个核心（Thread(s) per core x Core(s) per socket x Socket(s)）。
图2.2. CPU信息

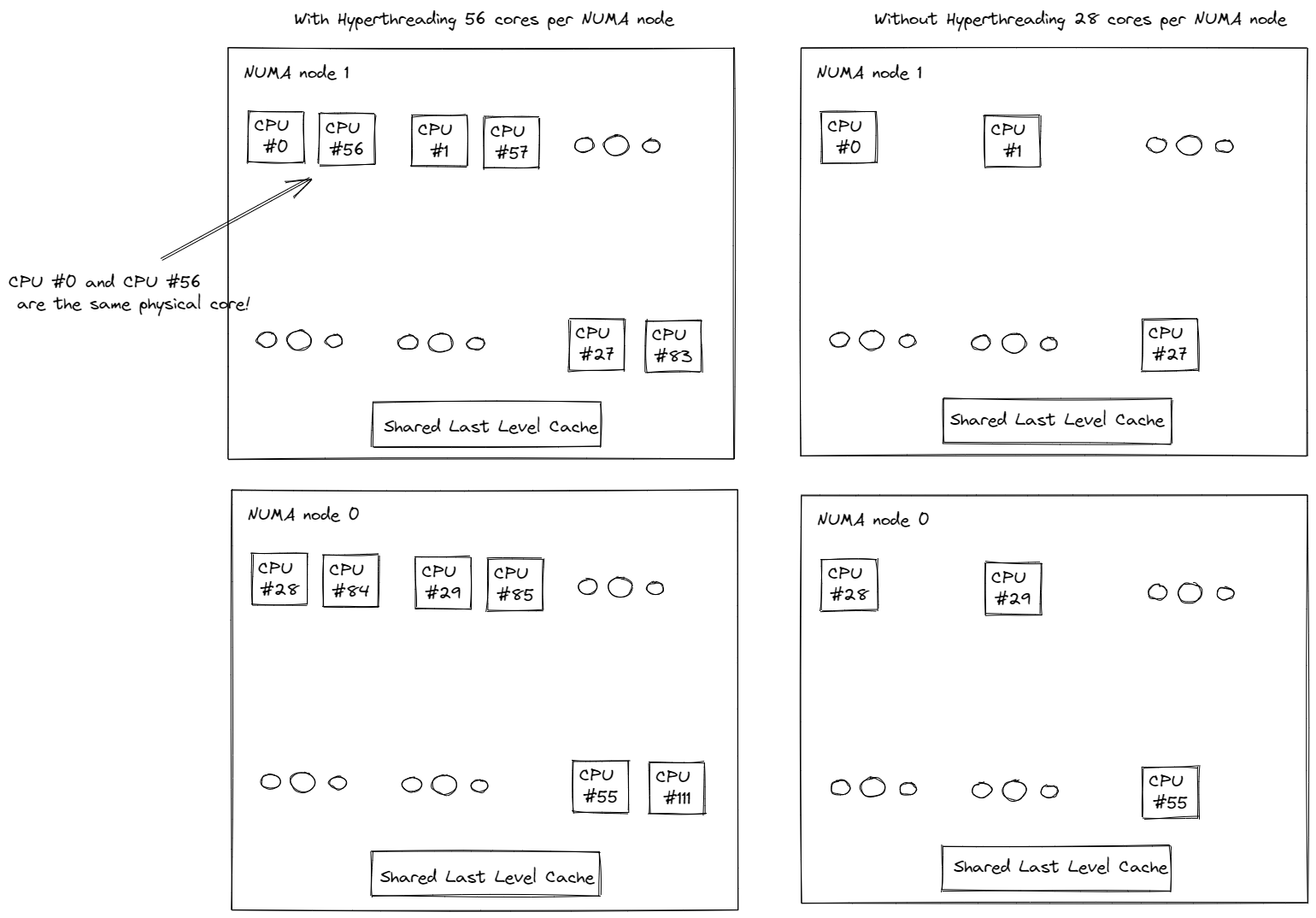

两个插槽分别映射到两个NUMA节点（NUMA节点0，NUMA节点1）。物理核心在逻辑核心之前进行索引。如图2.2所示，第一个插槽上的前28个物理核心（0-27）和前28个逻辑核心（56-83）位于NUMA节点0上。第二个插槽上的第二个28个物理核心（28-55）和第二个28个逻辑核心（84-111）位于NUMA节点1上。同一插槽上的核心共享本地内存和最后一级缓存（LLC），这比通过Intel UPI进行的跨插槽通信要快得多。
既然我们已经理解了NUMA、跨插槽（UPI）流量、多处理器系统中的本地与远程内存访问，现在让我们来分析和验证我们的理解。
练习
我们将重用上面的ResNet50示例。
由于我们没有将线程固定到特定插槽的处理器核心上，操作系统会定期将线程调度到位于不同插槽的处理器核心上。
图3. 非NUMA感知应用程序的CPU使用情况。启动了一个主工作线程，然后它在所有核心（包括逻辑核心）上启动了物理核心数（56）的线程。
（旁注：如果线程数未通过torch.set_num_threads设置，默认线程数是启用超线程系统中的物理核心数。这可以通过torch.get_num_threads验证。因此，我们在上面看到大约一半的核心忙于运行示例脚本。）

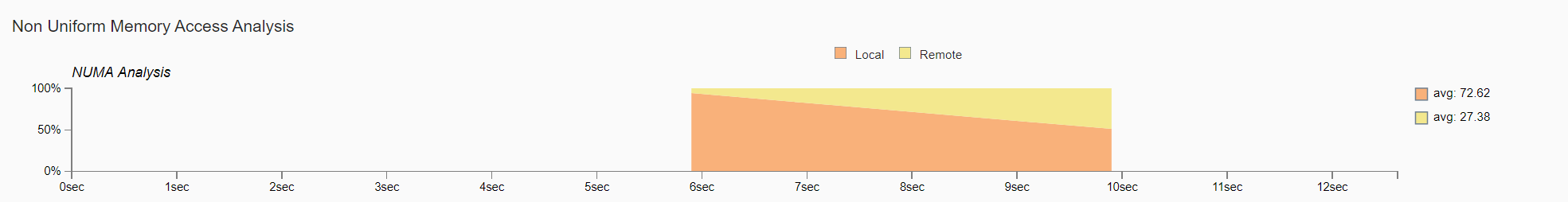

图4. 非统一内存访问分析图
图4比较了本地与远程内存访问随时间的变化。我们验证了远程内存的使用，这可能导致性能不佳。
设置线程亲和性以减少远程内存访问和跨插槽（UPI）流量
将线程固定到同一插槽的核心上有助于保持内存访问的局部性。在这个例子中，我们将固定到第一个NUMA节点（0-27）的物理核心上。通过启动脚本，用户可以通过简单地切换--node_id启动脚本旋钮来轻松实验NUMA节点配置。
现在让我们可视化CPU使用情况。
图5. NUMA感知应用的CPU使用情况
1 个主工作线程被启动，然后它在第一个 numa 节点上的所有物理核心上启动了线程。

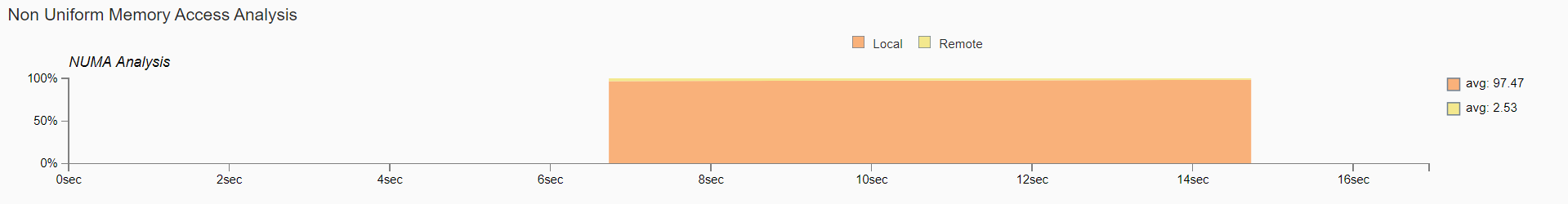

图6. 非统一内存访问分析图
如图6所示，现在几乎所有的内存访问都是本地访问。
通过核心绑定实现多工作器推理的高效CPU使用
在运行多工作器推理时，核心在工作器之间重叠（或共享），导致CPU使用效率低下。为了解决这个问题，启动脚本将可用核心的数量平均分配给工作器的数量，以便在运行时每个工作器都被固定到指定的核心上。
使用TorchServe进行练习
在这个练习中，让我们应用我们迄今为止讨论的CPU性能调优原则和建议到TorchServe apache-bench基准测试。
我们将使用ResNet50，4个工作者，并发100，请求10,000。所有其他参数（例如，batch_size，input等）与默认参数相同。
我们将比较以下三种配置：
默认的TorchServe设置（无核心绑定）
torch.set_num_threads =
number of physical cores / number of workers(无核心固定)通过启动脚本进行核心固定（需要 Torchserve>=0.6.1）
在这个练习之后，我们将通过一个实际的TorchServe使用案例验证我们更倾向于避免使用逻辑核心，并通过核心绑定来优先访问本地内存。
1. 默认的TorchServe设置（无核心绑定）
base_handler 没有显式设置 torch.set_num_threads。因此，默认的线程数是物理CPU核心数，如这里所述。用户可以通过torch.get_num_threads在base_handler中检查线程数。每个4个主要工作线程启动一个物理核心数（56）的线程，总共启动56x4 = 224个线程，这超过了总核心数112。因此，核心保证会高度重叠，逻辑核心利用率高——多个工作线程同时使用多个核心。此外，由于线程没有绑定到特定的CPU核心，操作系统会定期将线程调度到位于不同插槽的核心上。
CPU 使用率

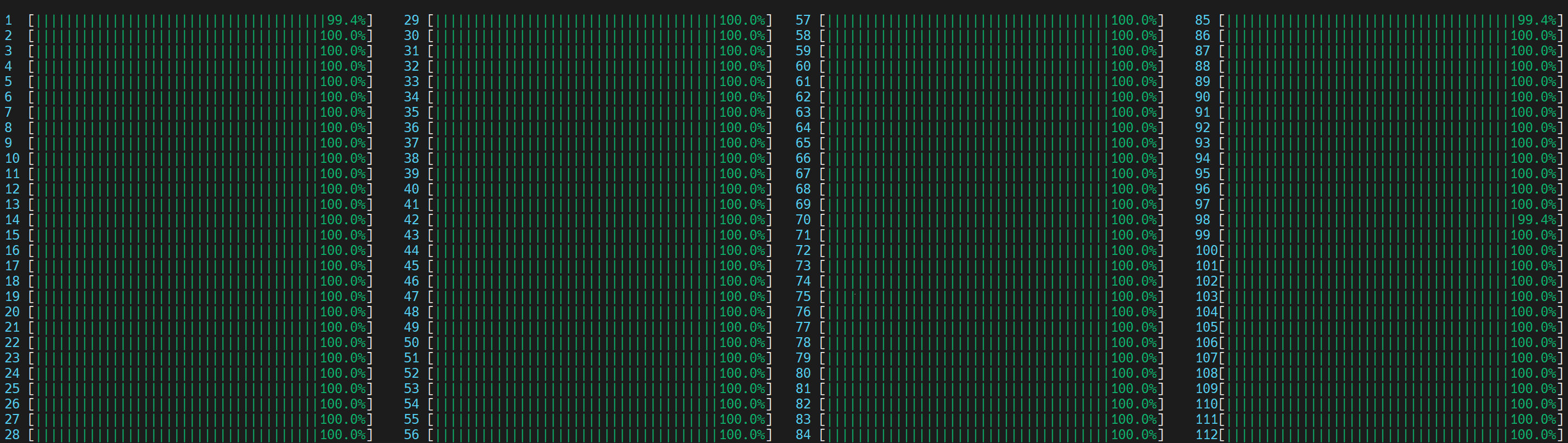

启动了4个主要工作线程，然后每个线程在所有核心（包括逻辑核心）上启动了物理核心数（56）的线程。
核心绑定停顿

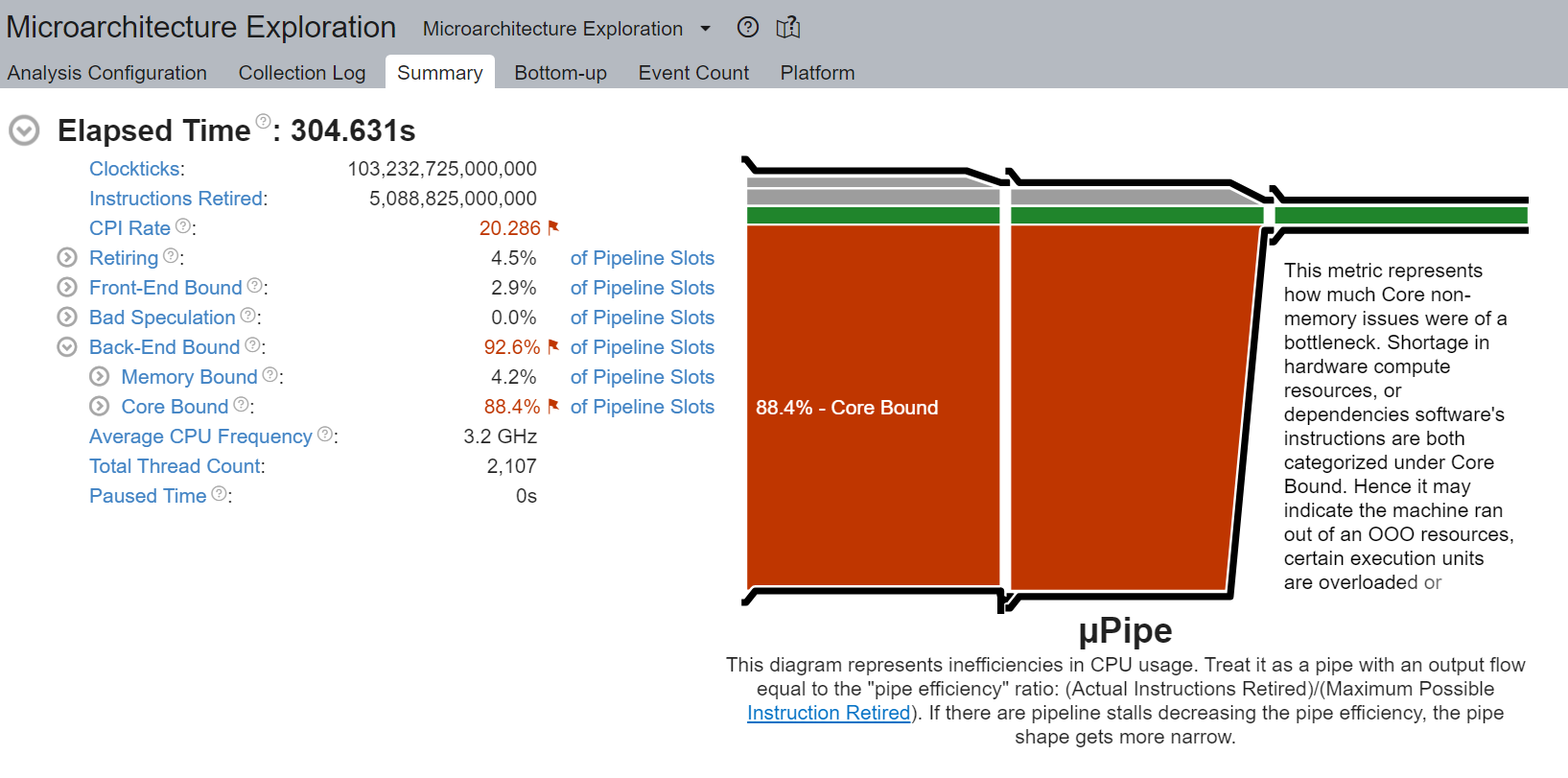

我们观察到核心绑定停滞非常高，达到88.4%，降低了流水线效率。核心绑定停滞表明CPU中可用执行单元的使用未达到最佳状态。例如，连续几个GEMM指令竞争由超线程核心共享的融合乘法加法（FMA）或点积（DP）执行单元可能会导致核心绑定停滞。正如前一节所述，逻辑核心的使用加剧了这个问题。

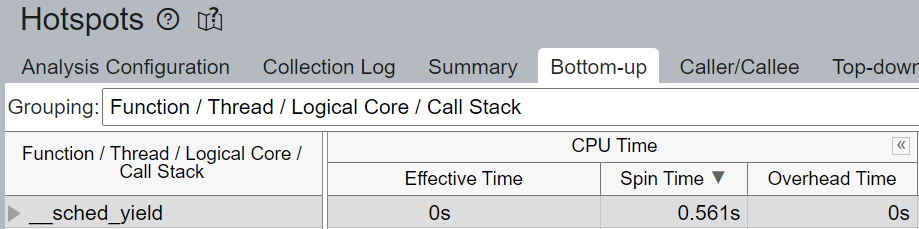

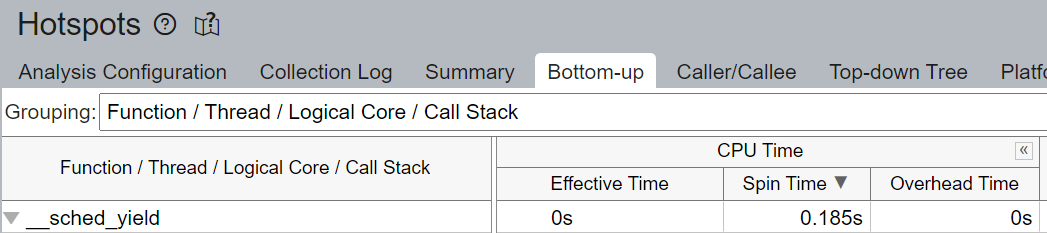

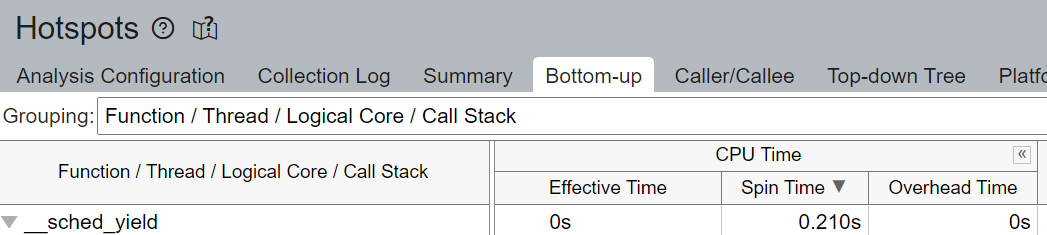

一个未被微操作（uOps）填充的空流水线槽归因于停滞。例如，如果没有核心固定，CPU使用率可能不会有效地用于计算，而是用于其他操作，如Linux内核的线程调度。我们看到上面__sched_yield导致了大部分的旋转时间。
线程迁移
如果没有核心固定，调度程序可能会将在一个核心上执行的线程迁移到另一个核心。线程迁移可能会导致线程与已经预取到缓存中的数据分离，从而导致更长的数据访问延迟。在NUMA系统中，当线程跨插槽迁移时，这个问题会更加严重。原本预取到本地内存高速缓存中的数据现在变成了远程内存，访问速度会慢得多。

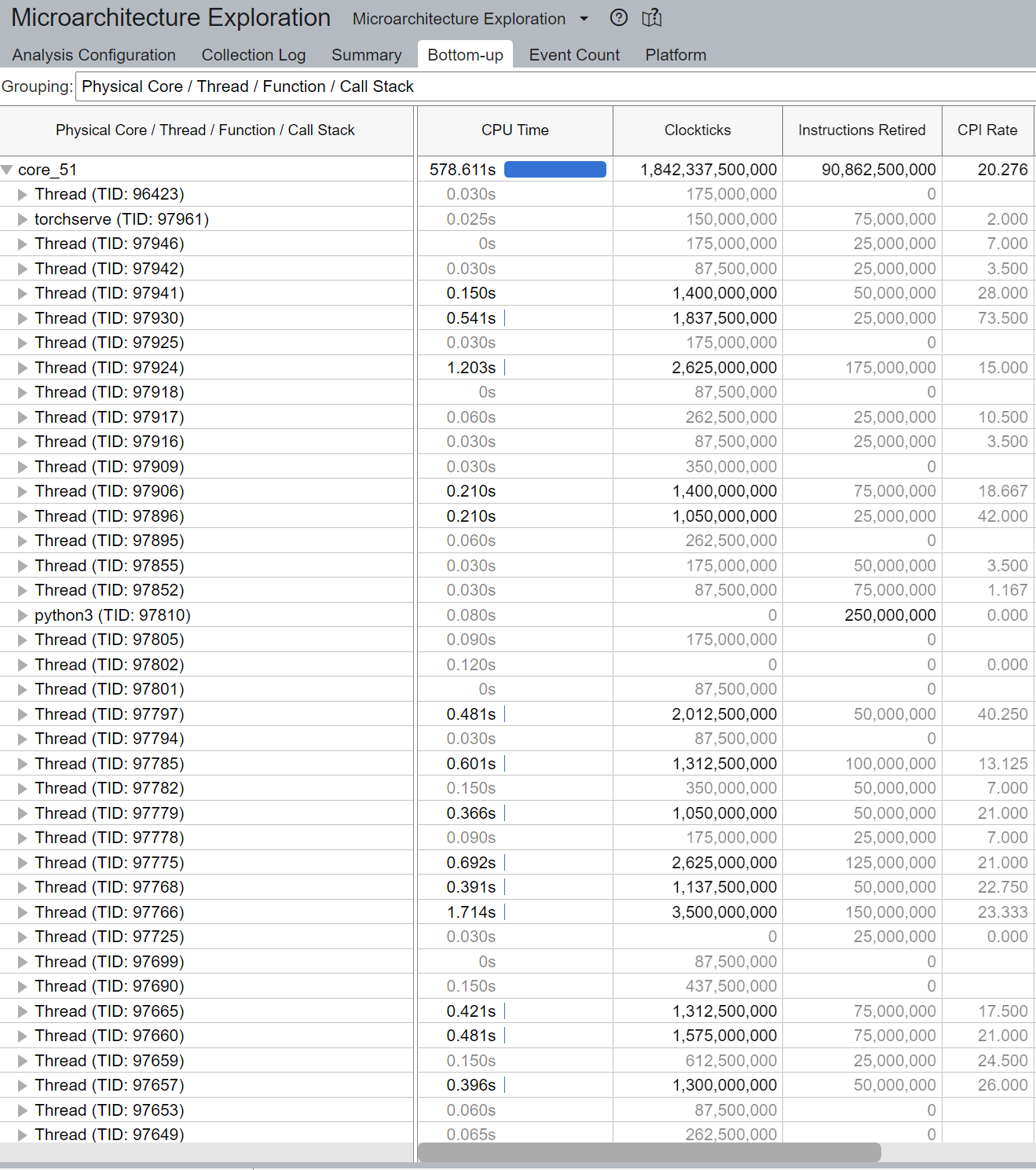

通常，线程的总数应小于或等于核心支持的线程总数。在上面的示例中，我们注意到大量线程在core_51上执行，而不是预期的2个线程（因为在Intel(R) Xeon(R) Platinum 8180 CPU中启用了超线程技术）。这表明了线程迁移。

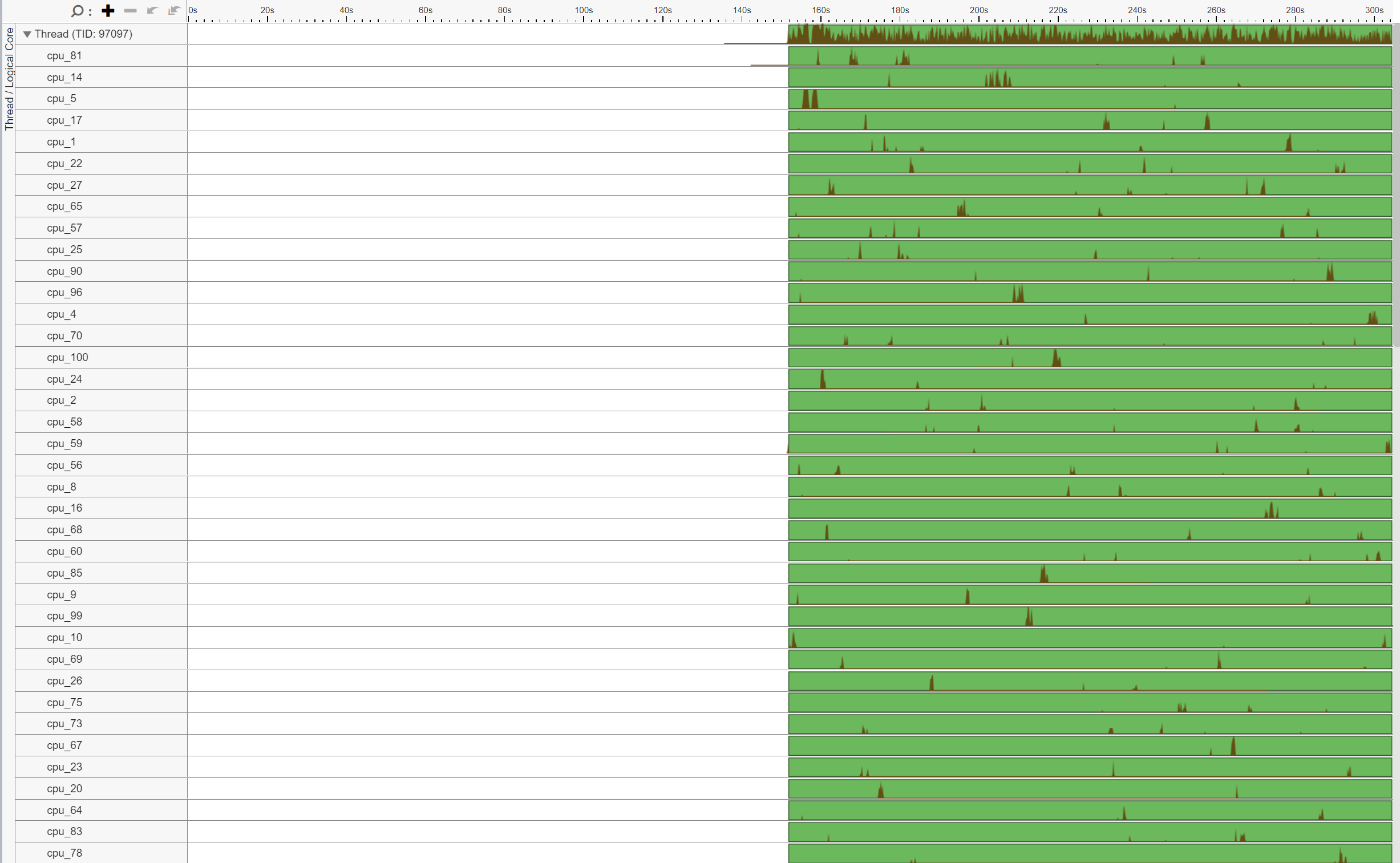

此外，请注意线程（TID:97097）在大量CPU核心上执行，表明存在CPU迁移。例如，该线程在cpu_81上执行，然后迁移到cpu_14，接着迁移到cpu_5，依此类推。此外，请注意该线程多次跨插槽来回迁移，导致内存访问效率非常低下。例如，该线程在cpu_70（NUMA节点0）上执行，然后迁移到cpu_100（NUMA节点1），接着迁移到cpu_24（NUMA节点0）。
非统一内存访问分析

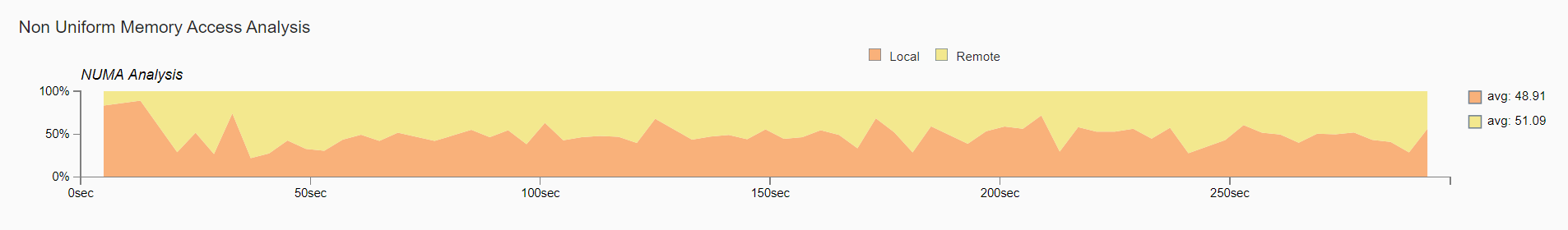

比较本地与远程内存访问随时间的变化。我们观察到大约一半，51.09%的内存访问是远程访问，表明NUMA配置未达到最佳状态。
2. torch.set_num_threads = number of physical cores / number of workers (无核心固定)
为了与启动器的核心固定进行公平比较，我们将线程数设置为核心数除以工作线程数（启动器在内部执行此操作）。在base_handler中添加以下代码片段：
torch.set_num_threads(num_physical_cores/num_workers)
与之前没有核心固定一样，这些线程没有被固定到特定的CPU核心上，导致操作系统定期将线程调度到位于不同插槽的核心上。
CPU 使用率
启动了4个主要工作线程，然后每个线程在所有核心（包括逻辑核心）上启动了num_physical_cores/num_workers数量（14）的线程。
核心绑定停顿

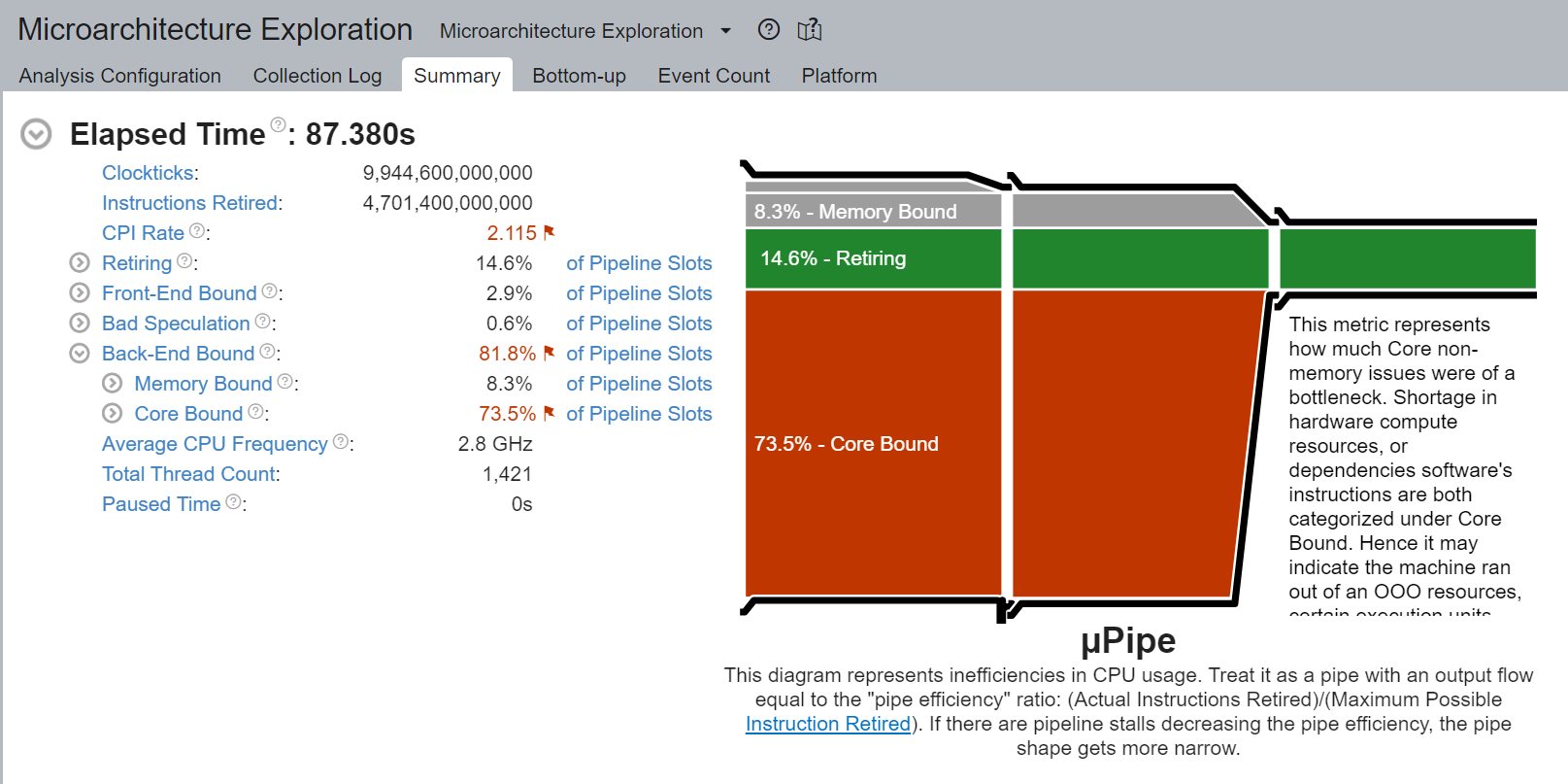

尽管核心绑定停滞的百分比从88.4%下降到73.5%，但核心绑定仍然非常高。
线程迁移

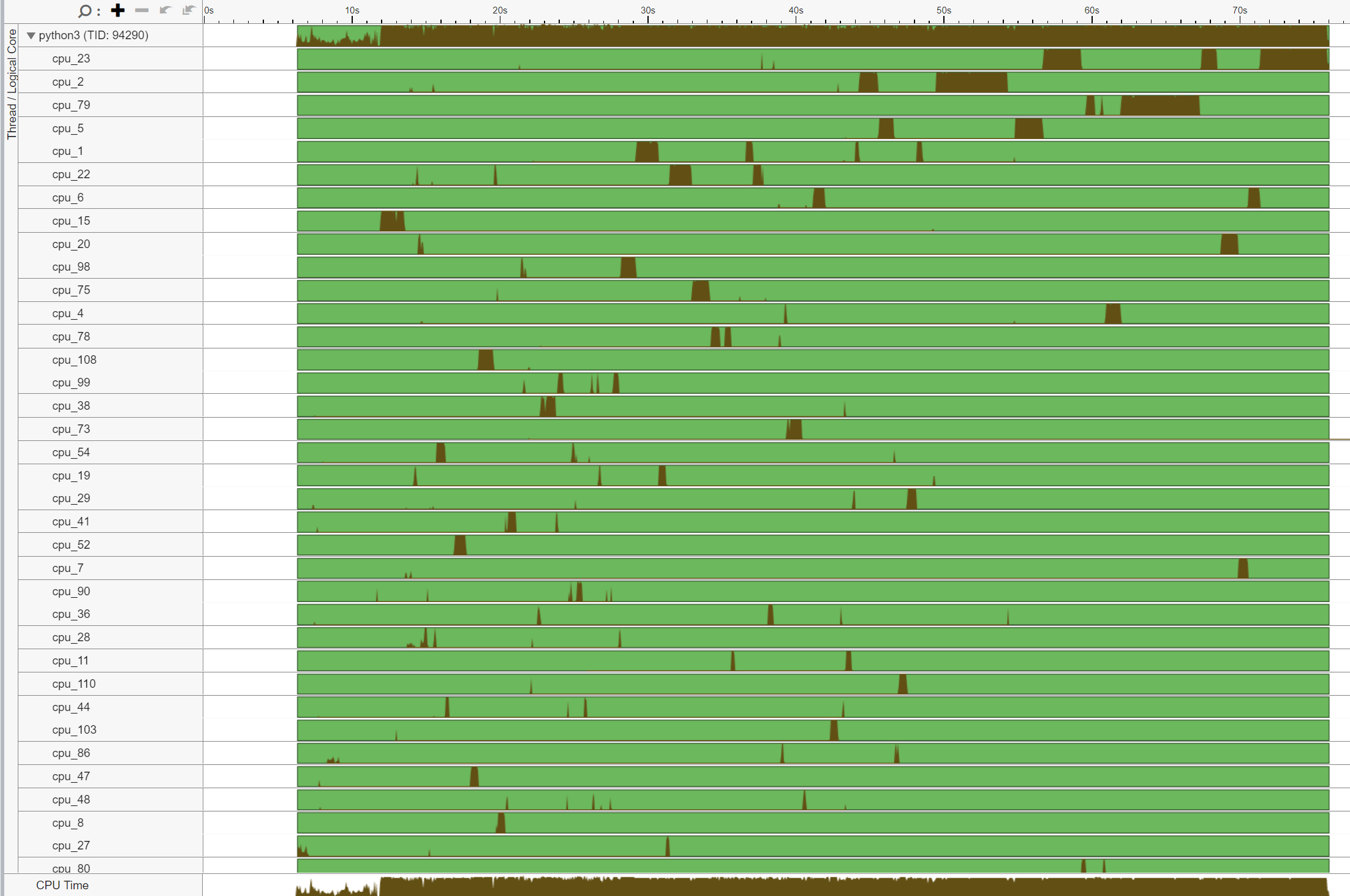

与之前类似，没有核心固定的线程（TID:94290）在大量CPU核心上执行，表明存在CPU迁移。我们再次注意到跨插槽的线程迁移，导致非常低效的内存访问。例如，该线程在cpu_78（NUMA节点0）上执行，然后迁移到cpu_108（NUMA节点1）。
非统一内存访问分析

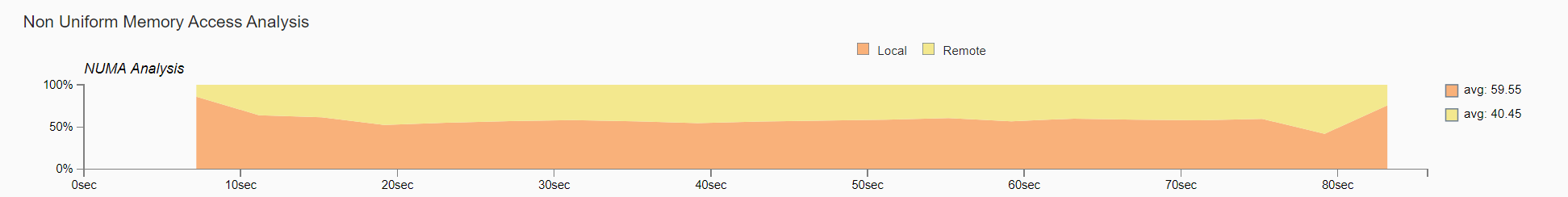

尽管比原来的51.09%有所改进，但仍有40.45%的内存访问是远程的，这表明NUMA配置不够理想。
3. 启动器核心固定
启动器将在内部将物理核心均匀分配给工作器，并将它们绑定到每个工作器。提醒一下，启动器默认仅使用物理核心。在此示例中，启动器将工作器0绑定到核心0-13（NUMA节点0），工作器1绑定到核心14-27（NUMA节点0），工作器2绑定到核心28-41（NUMA节点1），工作器3绑定到核心42-55（NUMA节点1）。这样做可以确保核心在工作器之间不重叠，并避免使用逻辑核心。
CPU 使用率
启动了4个主要工作线程，然后每个线程启动了num_physical_cores/num_workers数量（14）的线程，这些线程被分配到指定的物理核心上。
核心绑定停顿

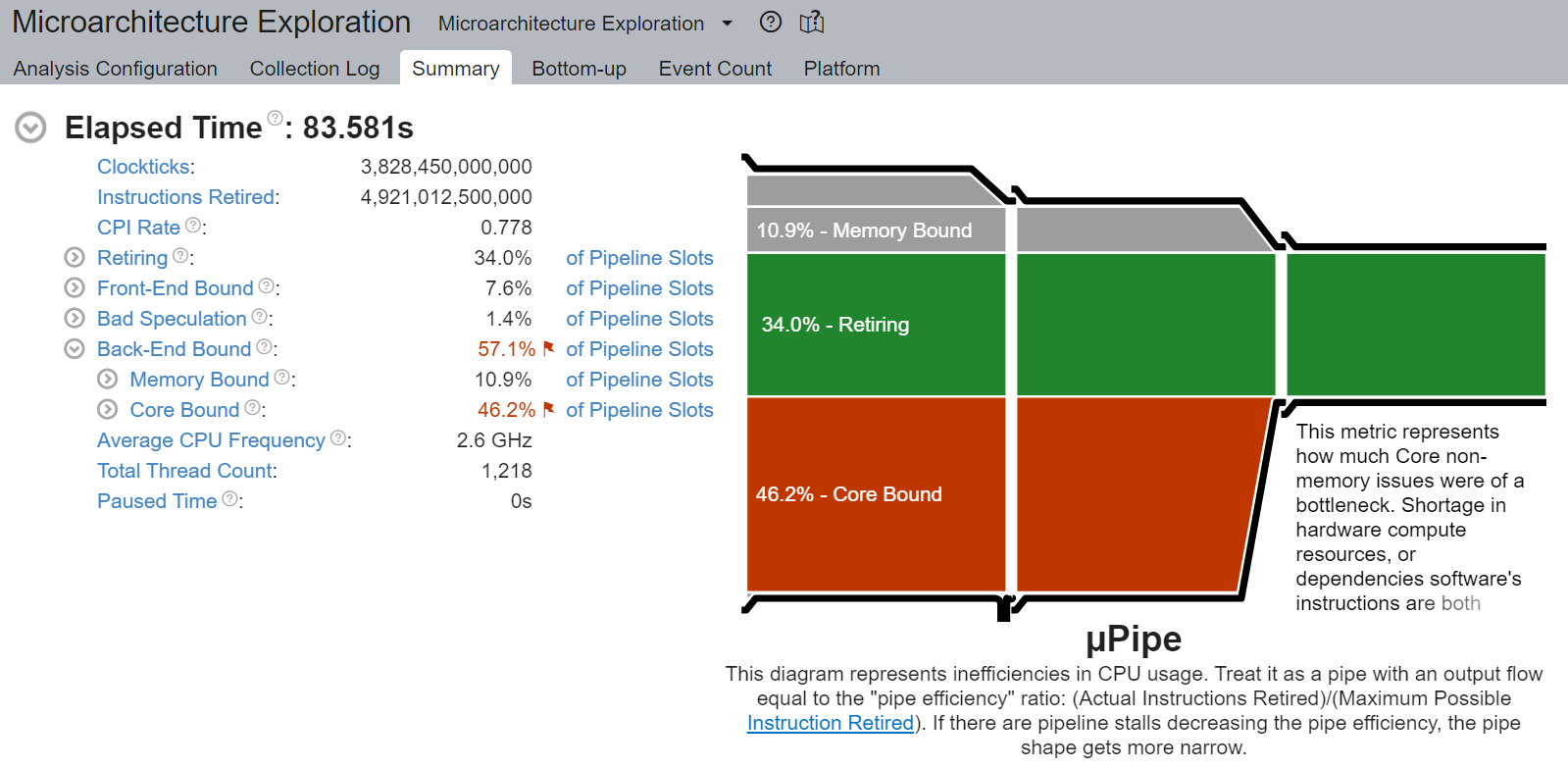

核心绑定停滞已从原来的88.4%显著下降到46.2% - 几乎提高了2倍。

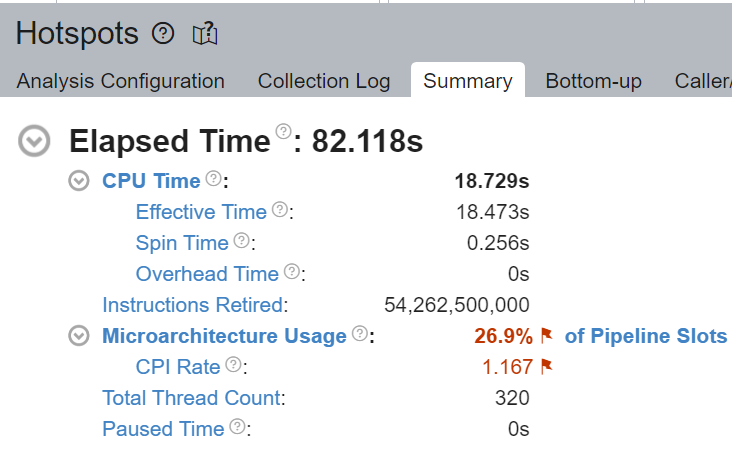

我们验证了通过核心绑定，大部分CPU时间有效地用于计算 - 自旋时间为0.256秒。
线程迁移

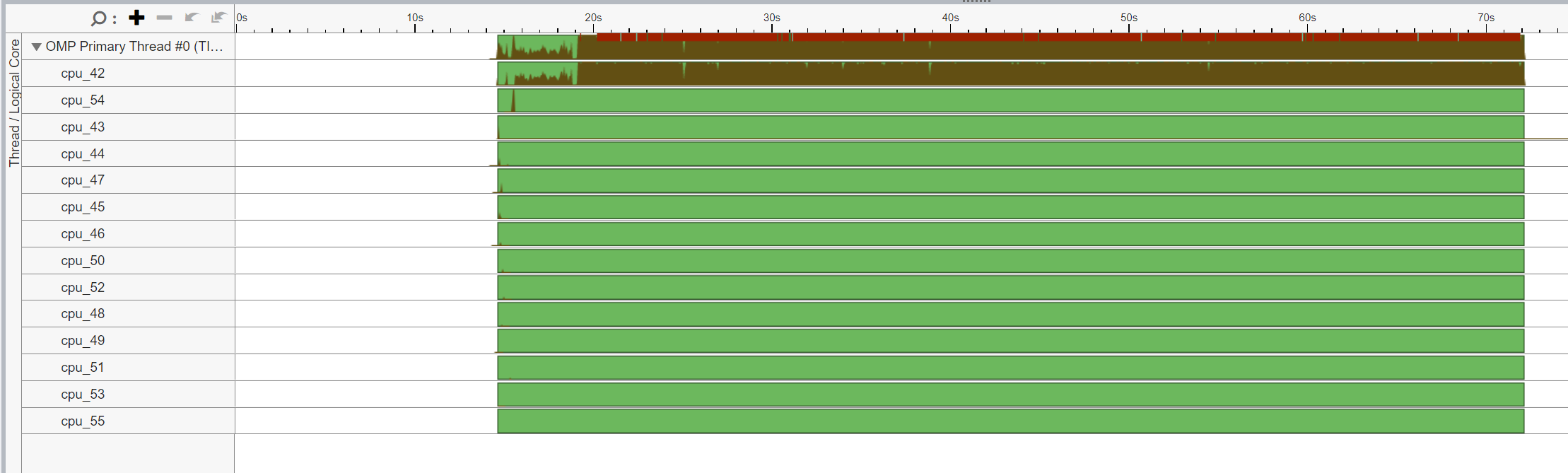

我们验证了OMP主线程#0被绑定到指定的物理核心（42-55），并且没有跨插槽迁移。
非统一内存访问分析

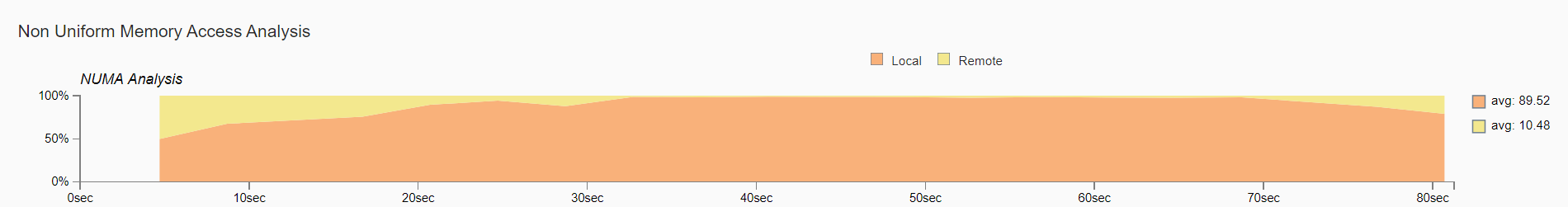

现在几乎所有的内存访问，89.52%，都是本地访问。
结论
在这篇博客中，我们展示了正确设置CPU运行时配置可以显著提升开箱即用的CPU性能。
我们已经介绍了一些通用的CPU性能调优原则和建议：
在启用超线程的系统中，通过仅将线程亲和性设置为物理核心来避免逻辑核心。
在具有NUMA的多插槽系统中，通过核心绑定将线程亲和性设置为特定插槽，以避免跨插槽的远程内存访问。
我们从基本原理上直观地解释了这些概念，并通过性能分析验证了性能的提升。最后，我们将所有学到的知识应用到TorchServe中，以提高开箱即用的TorchServe CPU性能。
这些原则可以通过一个易于使用的启动脚本自动配置，该脚本已经集成到TorchServe中。
对于感兴趣的读者，请查看以下文档：
敬请期待关于通过Intel® Extension for PyTorch*在CPU上优化内核的后续文章，以及诸如内存分配器之类的高级启动器配置。
