部署 Ray Serve 应用程序#
先决条件#
本指南专注于 Ray Serve 多应用 API，该 API 自 Ray 版本 2.4.0 起可用。本指南主要关注 KubeRay v1.1.1 和 Ray 2.9.0 的行为。
Ray 2.4.0 或更新版本。
KubeRay 0.6.0, KubeRay nightly, 或更新版本。
什么是 RayService？#
一个 RayService 管理两个组件：
RayCluster：管理 Kubernetes 集群中的资源。
Ray Serve 应用: 管理用户的应用。
RayService 提供了什么？#
Kubernetes 原生支持 Ray 集群和 Ray Serve 应用: 在使用 Kubernetes 配置定义 Ray 集群及其 Ray Serve 应用后，您可以使用
kubectl来创建集群及其应用。Ray Serve 应用程序的就地更新： 用户可以在 RayService CR 配置中更新 Ray Serve 配置，并使用
kubectl apply来更新应用程序。更多详情请参见 步骤 7。Ray 集群的零停机升级： 用户可以在 RayService CR 配置中更新 Ray 集群配置，并使用
kubectl apply来更新集群。RayService 会临时创建一个待处理的集群并等待其准备就绪，然后将流量切换到新集群并终止旧集群。更多详情请参见 步骤 8。高可用服务: 详情请参阅 RayService 高可用性。
示例：使用 RayService 提供两个简单的 Ray Serve 应用程序#
步骤 1：使用 Kind 创建一个 Kubernetes 集群#
kind create cluster --image=kindest/node:v1.26.0
步骤 2：安装 KubeRay 操作员#
按照 这个文档 从 Helm 仓库开始。请注意，此示例中的 YAML 文件使用 serveConfigV2 来指定多应用程序 Serve 配置，此功能从 KubeRay v0.6.0 开始可用。
步骤 3：安装 RayService#
kubectl apply -f https://raw.githubusercontent.com/ray-project/kuberay/v1.1.1/ray-operator/config/samples/ray-service.sample.yaml
首先，查看嵌入在 RayService YAML 中的 Ray Serve 配置
serveConfigV2。注意两个高级应用程序：一个水果摊应用程序和一个计算器应用程序。注意一些关于水果摊应用程序的细节：水果摊应用程序包含在 test_dag 仓库的
fruit.py文件中的deployment_graph变量中，因此配置中的import_path指向此变量，以告知 Serve 从何处导入应用程序。水果应用程序托管在路由前缀
/fruit下，这意味着以/fruit前缀开头的 HTTP 请求会被发送到水果摊应用程序。工作目录指向 test_dag 仓库，该仓库在运行时下载，RayService 在此目录中启动您的应用程序。更多详情请参见 运行时环境。
有关配置 Ray Serve 部署的更多详细信息，请参阅 Ray Serve 文档。
同样地，计算器应用从同一仓库的
conditional_dag.py文件中导入，并且它托管在路径前缀/calc下。
serveConfigV2: | applications: - name: fruit_app import_path: fruit.deployment_graph route_prefix: /fruit runtime_env: working_dir: "https://github.com/ray-project/test_dag/archive/78b4a5da38796123d9f9ffff59bab2792a043e95.zip" deployments: ... - name: math_app import_path: conditional_dag.serve_dag route_prefix: /calc runtime_env: working_dir: "https://github.com/ray-project/test_dag/archive/78b4a5da38796123d9f9ffff59bab2792a043e95.zip" deployments: ...
步骤 4：验证 Kubernetes 集群状态#
# Step 4.1: List all RayService custom resources in the `default` namespace.
kubectl get rayservice
# [Example output]
# NAME AGE
# rayservice-sample 2m42s
# Step 4.2: List all RayCluster custom resources in the `default` namespace.
kubectl get raycluster
# [Example output]
# NAME DESIRED WORKERS AVAILABLE WORKERS STATUS AGE
# rayservice-sample-raycluster-6mj28 1 1 ready 2m27s
# Step 4.3: List all Ray Pods in the `default` namespace.
kubectl get pods -l=ray.io/is-ray-node=yes
# [Example output]
# ervice-sample-raycluster-6mj28-worker-small-group-kg4v5 1/1 Running 0 3m52s
# rayservice-sample-raycluster-6mj28-head-x77h4 1/1 Running 0 3m52s
# Step 4.4: List services in the `default` namespace.
kubectl get services
# NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
# ...
# rayservice-sample-head-svc ClusterIP 10.96.34.90 <none> 10001/TCP,8265/TCP,52365/TCP,6379/TCP,8080/TCP,8000/TCP 4m58s
# rayservice-sample-raycluster-6mj28-head-svc ClusterIP 10.96.171.184 <none> 10001/TCP,8265/TCP,52365/TCP,6379/TCP,8080/TCP,8000/TCP 6m21s
# rayservice-sample-serve-svc ClusterIP 10.96.161.84 <none> 8000/TCP 4m58s
KubeRay 根据 RayService YAML 中定义的 spec.rayClusterConfig 为 RayService 自定义资源创建一个 RayCluster。接下来，一旦 head Pod 运行并准备就绪，KubeRay 会向 head 的 dashboard 端口提交请求，以创建在 spec.serveConfigV2 中定义的 Ray Serve 应用程序。
当 Ray Serve 应用程序健康且准备就绪时，KubeRay 为 RayService 自定义资源创建一个头部服务和一个 serve 服务（例如，在步骤 4.4 中的 rayservice-sample-head-svc 和 rayservice-sample-serve-svc）。用户可以通过 RayService 管理的头部服务（即 rayservice-sample-head-svc）和 RayCluster 管理的头部服务（即 rayservice-sample-raycluster-6mj28-head-svc）访问头部 Pod。然而，在零停机升级期间，会创建一个新的 RayCluster，并为新的 RayCluster 创建一个新的头部服务。如果你不使用 rayservice-sample-head-svc，你需要更新入口配置以指向新的头部服务。但是，如果你使用 rayservice-sample-head-svc，KubeRay 会自动更新选择器以指向新的头部 Pod，从而无需更新入口配置。
注意：默认端口及其定义。
端口 |
定义 |
|---|---|
6379 |
Ray GCS |
8265 |
Ray 仪表盘 |
10001 |
Ray 客户端 |
8000 |
Ray Serve |
52365 |
Ray 仪表盘代理 |
步骤 5：验证 Serve 应用程序的状态#
# Step 5.1: Check the status of the RayService.
kubectl describe rayservices rayservice-sample
# Status:
# Active Service Status:
# Application Statuses:
# fruit_app:
# Health Last Update Time: 2024-03-01T21:53:33Z
# Serve Deployment Statuses:
# Fruit Market:
# Health Last Update Time: 2024-03-01T21:53:33Z
# Status: HEALTHY
# ...
# Status: RUNNING
# math_app:
# Health Last Update Time: 2024-03-01T21:53:33Z
# Serve Deployment Statuses:
# Adder:
# Health Last Update Time: 2024-03-01T21:53:33Z
# Status: HEALTHY
# ...
# Status: RUNNING
# Step 5.2: Check the Serve applications in the Ray dashboard.
# (1) Forward the dashboard port to localhost.
# (2) Check the Serve page in the Ray dashboard at http://localhost:8265/#/serve.
kubectl port-forward svc/rayservice-sample-head-svc 8265:8265

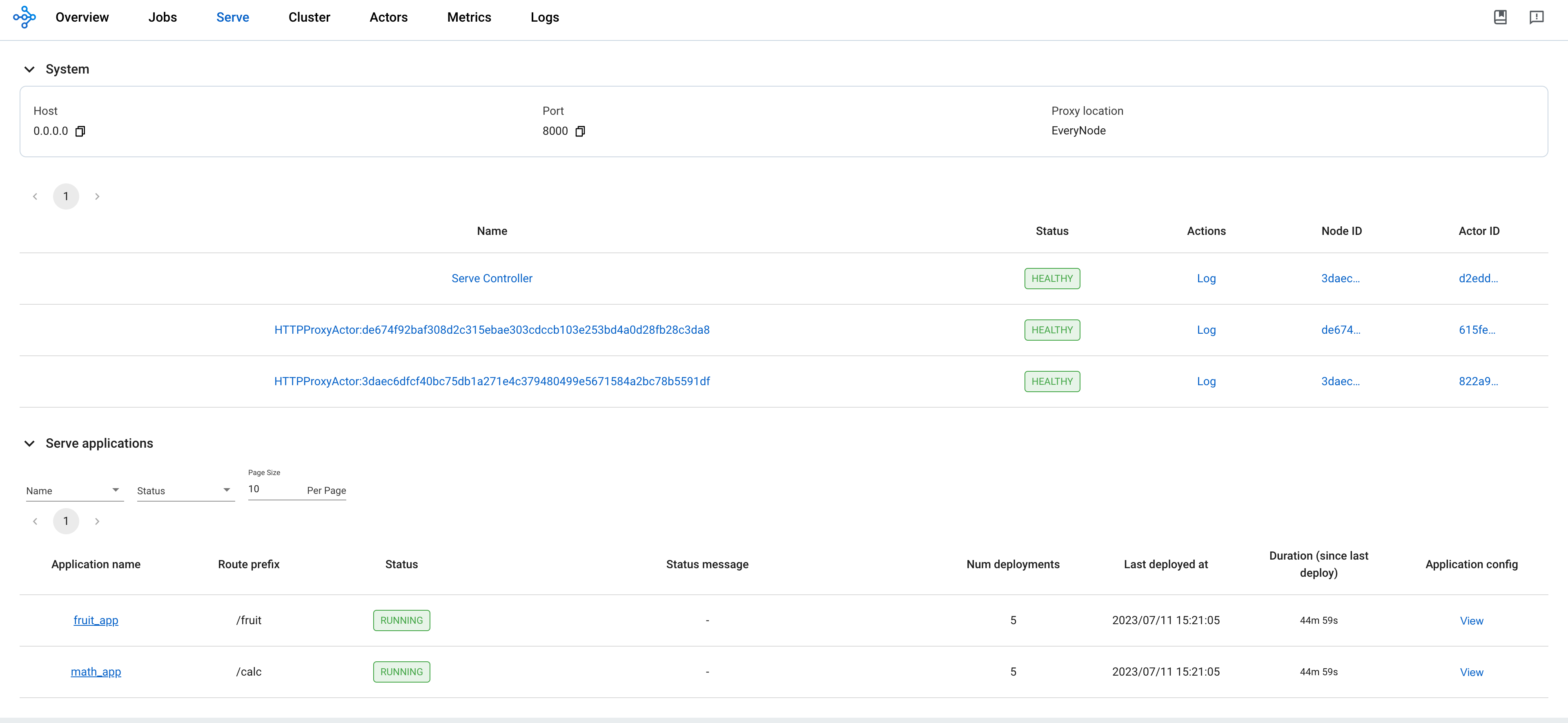

有关 RayService 可观测性的更多详细信息，请参阅 rayservice-troubleshooting.md。以下是 Ray 仪表板中 Serve 页面的截图示例。
步骤6：通过Kubernetes服务向Serve应用程序发送请求#
# Step 6.1: Run a curl Pod.
# If you already have a curl Pod, you can use `kubectl exec -it <curl-pod> -- sh` to access the Pod.
kubectl run curl --image=radial/busyboxplus:curl -i --tty
# Step 6.2: Send a request to the fruit stand app.
curl -X POST -H 'Content-Type: application/json' rayservice-sample-serve-svc:8000/fruit/ -d '["MANGO", 2]'
# [Expected output]: 6
# Step 6.3: Send a request to the calculator app.
curl -X POST -H 'Content-Type: application/json' rayservice-sample-serve-svc:8000/calc/ -d '["MUL", 3]'
# [Expected output]: "15 pizzas please!"
rayservice-sample-serve-svc在所有拥有 Ray Serve 副本的工作者之间进行流量路由。
步骤 7：Ray Serve 应用程序的就地更新#
你可以通过修改 RayService 配置文件中的 serveConfigV2 来更新应用程序的配置。使用 kubectl apply 重新应用修改后的配置会将新配置应用到现有的 RayCluster，而不是创建一个新的 RayCluster。
将水果摊应用中芒果的价格从 3 更新为 4，在 ray-service.sample.yaml 文件中进行此更改。此更改将重新配置现有的 MangoStand 部署，未来的请求将使用更新后的芒果价格。
# Step 7.1: Update the price of mangos from 3 to 4.
# [ray-service.sample.yaml]
# - name: MangoStand
# num_replicas: 1
# max_replicas_per_node: 1
# user_config:
# price: 4
# Step 7.2: Apply the updated RayService config.
kubectl apply -f ray-service.sample.yaml
# Step 7.3: Check the status of the RayService.
kubectl describe rayservices rayservice-sample
# [Example output]
# Serve Deployment Statuses:
# - healthLastUpdateTime: "2023-07-11T23:50:13Z"
# lastUpdateTime: "2023-07-11T23:50:13Z"
# name: MangoStand
# status: UPDATING
# Step 7.4: Send a request to the fruit stand app again after the Serve deployment status changes from UPDATING to HEALTHY.
# (Execute the command in the curl Pod from Step 6)
curl -X POST -H 'Content-Type: application/json' rayservice-sample-serve-svc:8000/fruit/ -d '["MANGO", 2]'
# [Expected output]: 8
步骤 8：Ray 集群的无停机升级#
在第7步中，修改 serveConfigV2 不会触发Ray集群的零停机升级。相反，它会将新配置重新应用到现有的RayCluster。然而，如果你在RayService YAML文件中修改 spec.rayClusterConfig ，它会触发Ray集群的零停机升级。RayService会暂时创建一个新的RayCluster并等待其准备就绪，然后通过更新由RayService管理的头服务的选择器（即 rayservice-sample-head-svc ）将流量切换到新的RayCluster，并终止旧的RayCluster。
在零停机升级过程中，RayService 会临时创建一个新的 RayCluster 并等待其准备就绪。一旦新的 RayCluster 准备就绪，RayService 会更新由 RayService 管理的头部服务的选择器（即 rayservice-sample-head-svc），使其指向新的 RayCluster 以切换流量到新的 RayCluster。最后，旧的 RayCluster 将被终止。
某些异常不会触发零停机升级。只有 Ray 自动缩放器管理的字段，replicas 和 scaleStrategy.workersToDelete，不会触发零停机升级。当你更新这些字段时，KubeRay 不会将更新从 RayService 传播到 RayCluster 自定义资源，因此什么也不会发生。
# Step 8.1: Update `spec.rayClusterConfig.workerGroupSpecs[0].replicas` in the RayService YAML file from 1 to 2.
# This field is an exception that doesn't trigger a zero-downtime upgrade, and KubeRay doesn't update the
# RayCluster as a result. Therefore, no changes occur.
kubectl apply -f ray-service.sample.yaml
# Step 8.2: Check RayService CR
kubectl describe rayservices rayservice-sample
# Worker Group Specs:
# ...
# Replicas: 2
# Step 8.3: Check RayCluster CR. The update doesn't propagate to the RayCluster CR.
kubectl describe rayclusters $YOUR_RAY_CLUSTER
# Worker Group Specs:
# ...
# Replicas: 1
# Step 8.4: Update `spec.rayClusterConfig.rayVersion` to `2.100.0`.
# This field determines the Autoscaler sidecar image, and triggers a zero downtime upgrade.
kubectl apply -f ray-service.sample.yaml
# Step 8.5: List all RayCluster custom resources in the `default` namespace.
# Note that the new RayCluster is created based on the updated RayService config to have 2 workers.
kubectl get raycluster
# NAME DESIRED WORKERS AVAILABLE WORKERS STATUS AGE
# rayservice-sample-raycluster-6mj28 1 1 ready 142m
# rayservice-sample-raycluster-sjj67 2 2 ready 44s
# Step 8.6: Wait for the old RayCluster terminate.
# Step 8.7: Submit a request to the fruit stand app via the same serve service.
curl -X POST -H 'Content-Type: application/json' rayservice-sample-serve-svc:8000/fruit/ -d '["MANGO", 2]'
# [Expected output]: 8
步骤 9：为什么 1 个工作 Pod 未就绪？#
新的 RayCluster 有 2 个工作 Pod，但只有 1 个工作 Pod 是准备好的。
kubectl get pods
# NAME READY STATUS RESTARTS AGE
# curl 1/1 Running 0 27m
# ervice-sample-raycluster-ktf7n-worker-small-group-9rb96 0/1 Running 0 12m
# ervice-sample-raycluster-ktf7n-worker-small-group-qdjhs 1/1 Running 0 12m
# kuberay-operator-68f5866848-xx2bp 1/1 Running 0 108m
# rayservice-sample-raycluster-ktf7n-head-bnwcn 1/1 Running 0 12m
从 Ray 2.8 开始，没有 Ray Serve 副本的 Ray 工作 Pod 将不会有 Proxy 角色。从 KubeRay v1.1.0 开始，KubeRay 为每个工作 Pod 的 Ray 容器添加了一个就绪探针，以检查工作 Pod 是否具有 Proxy 角色。如果工作 Pod 缺少 Proxy 角色，就绪探针将失败，使工作 Pod 处于未就绪状态，因此，它不会接收任何流量。
kubectl describe pod ervice-sample-raycluster-ktf7n-worker-small-group-9rb96
# Readiness: exec [bash -c ... && wget -T 2 -q -O- http://localhost:8000/-/healthz | grep success] ...
# ......
# Events:
# Type Reason Age From Message
# ---- ------ ---- ---- -------
# ......
# Warning Unhealthy 35s (x100 over 8m15s) kubelet Readiness probe failed: success
为 Pod 创建一个 Ray Serve 副本以使其准备就绪。在 RayService YAML 文件中将 num_replicas 的值从 2 更新为 3，以为水果摊应用程序创建一个新的 Ray Serve 副本。此外，由于 max_replicas_per_node 为 1，新的 Ray Serve 副本必须分配给未准备好的工作 Pod。
kubectl apply -f ray-service.sample.yaml
# Update `num_replicas` from 2 to 3.
# [ray-service.sample.yaml]
# - name: MangoStand
# num_replicas: 3
# max_replicas_per_node: 1
# user_config:
# price: 4
kubectl get pods
# NAME READY STATUS RESTARTS AGE
# curl 1/1 Running 0 43m
# ervice-sample-raycluster-ktf7n-worker-small-group-9rb96 1/1 Running 0 28m
# ervice-sample-raycluster-ktf7n-worker-small-group-qdjhs 1/1 Running 0 28m
# kuberay-operator-68f5866848-xx2bp 1/1 Running 0 123m
# rayservice-sample-raycluster-ktf7n-head-bnwcn 1/1 Running 0 28m
步骤 10：清理 Kubernetes 集群#
# Delete the RayService.
kubectl delete -f ray-service.sample.yaml
# Uninstall the KubeRay operator.
helm uninstall kuberay-operator
# Delete the curl Pod.
kubectl delete pod curl
下一步#
有关 RayService 高可用的更多详情，请参见 RayService 高可用性。
如果在使用过程中遇到任何问题，请参阅 RayService 故障排除指南。
更多 RayService 示例请参见 示例。MobileNet 示例 是一个很好的起点，因为它不需要 GPU 并且在本地机器上运行简单。
