探索3D图像（细胞）

本教程是对三维图像处理的介绍。如需快速了解3D数据集，请参阅 具有3个或更多空间维度的数据集。图像表示为 numpy 数组。单通道或灰度图像是一个形状为 (n_row, n_col) 的像素强度2D矩阵，其中 n_row``（或 ``n_col）表示 行`（或 `列）的数量。我们可以将3D体积构建为一系列2D 平面，使3D图像具有形状 (n_plane, n_row, n_col)，其中 n_plane 是平面的数量。多通道或RGB(A)图像在最后位置有一个额外的 通道 维度，包含颜色信息。

这些约定总结在下面的表格中：

图像类型	坐标
2D 灰度	[行, 列]
2D 多通道	[行, 列, 通道]
3D 灰度	[平面, 行, 列]
3D 多通道	[平面, 行, 列, 通道]

一些三维图像在每个维度上具有相同的分辨率（例如，同步辐射断层扫描或计算机生成的球体渲染）。但大多数实验数据在三个维度中的一个维度上具有较低的分辨率，例如，通过拍摄薄切片并将它们堆叠成二维图像来近似三维结构。每个维度中像素之间的距离称为间距，它被编码为一个元组，并被一些 skimage 函数接受为参数，可以用来调整对滤波器的贡献。

本教程中使用的数据由艾伦细胞科学研究所提供。它们在 行 和 列 维度上按4倍因子进行了下采样，以减小其大小，从而减少计算时间。间距信息由用于成像细胞的显微镜报告。

import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d.art3d import Poly3DCollection
import numpy as np

import plotly
import plotly.express as px
from skimage import exposure, util
from skimage.data import cells3d

加载并显示3D图像

data = util.img_as_float(cells3d()[:, 1, :, :])  # grab just the nuclei

print(f'shape: {data.shape}')
print(f'dtype: {data.dtype}')
print(f'range: ({data.min()}, {data.max()})')

# Report spacing from microscope
original_spacing = np.array([0.2900000, 0.0650000, 0.0650000])

# Account for downsampling of slices by 4
rescaled_spacing = original_spacing * [1, 4, 4]

# Normalize spacing so that pixels are a distance of 1 apart
spacing = rescaled_spacing / rescaled_spacing[2]

print(f'microscope spacing: {original_spacing}\n')
print(f'rescaled spacing: {rescaled_spacing} (after downsampling)\n')
print(f'normalized spacing: {spacing}\n')

shape: (60, 256, 256)
dtype: float64
range: (0.0, 1.0)
microscope spacing: [0.29  0.065 0.065]

rescaled spacing: [0.29 0.26 0.26] (after downsampling)

normalized spacing: [1.11538462 1.         1.        ]

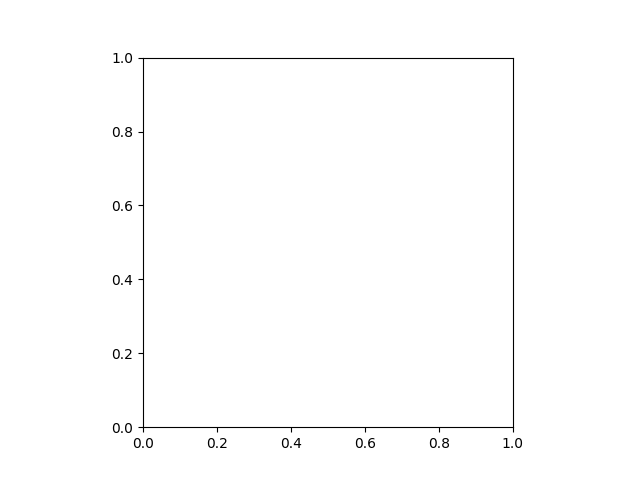

让我们尝试并可视化我们的3D图像。不幸的是，许多图像查看器，如matplotlib的`imshow`，只能显示2D数据。我们可以看到，当我们尝试查看3D数据时，它们会引发错误：

try:
    fig, ax = plt.subplots()
    ax.imshow(data, cmap='gray')
except TypeError as e:
    print(str(e))

Invalid shape (60, 256, 256) for image data

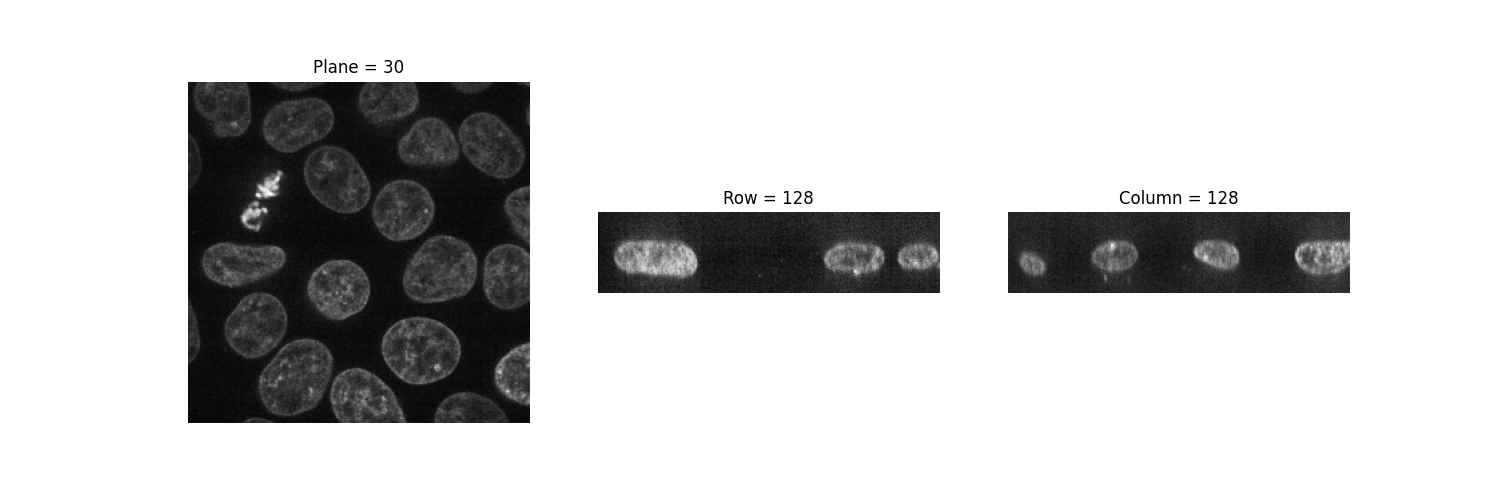

imshow 函数只能显示灰度和 RGB(A) 2D 图像。因此，我们可以使用它来可视化 2D 平面。通过固定一个轴，我们可以观察图像的三个不同视图。

def show_plane(ax, plane, cmap="gray", title=None):
    ax.imshow(plane, cmap=cmap)
    ax.set_axis_off()

    if title:
        ax.set_title(title)


(n_plane, n_row, n_col) = data.shape
_, (a, b, c) = plt.subplots(ncols=3, figsize=(15, 5))

show_plane(a, data[n_plane // 2], title=f'Plane = {n_plane // 2}')
show_plane(b, data[:, n_row // 2, :], title=f'Row = {n_row // 2}')
show_plane(c, data[:, :, n_col // 2], title=f'Column = {n_col // 2}')

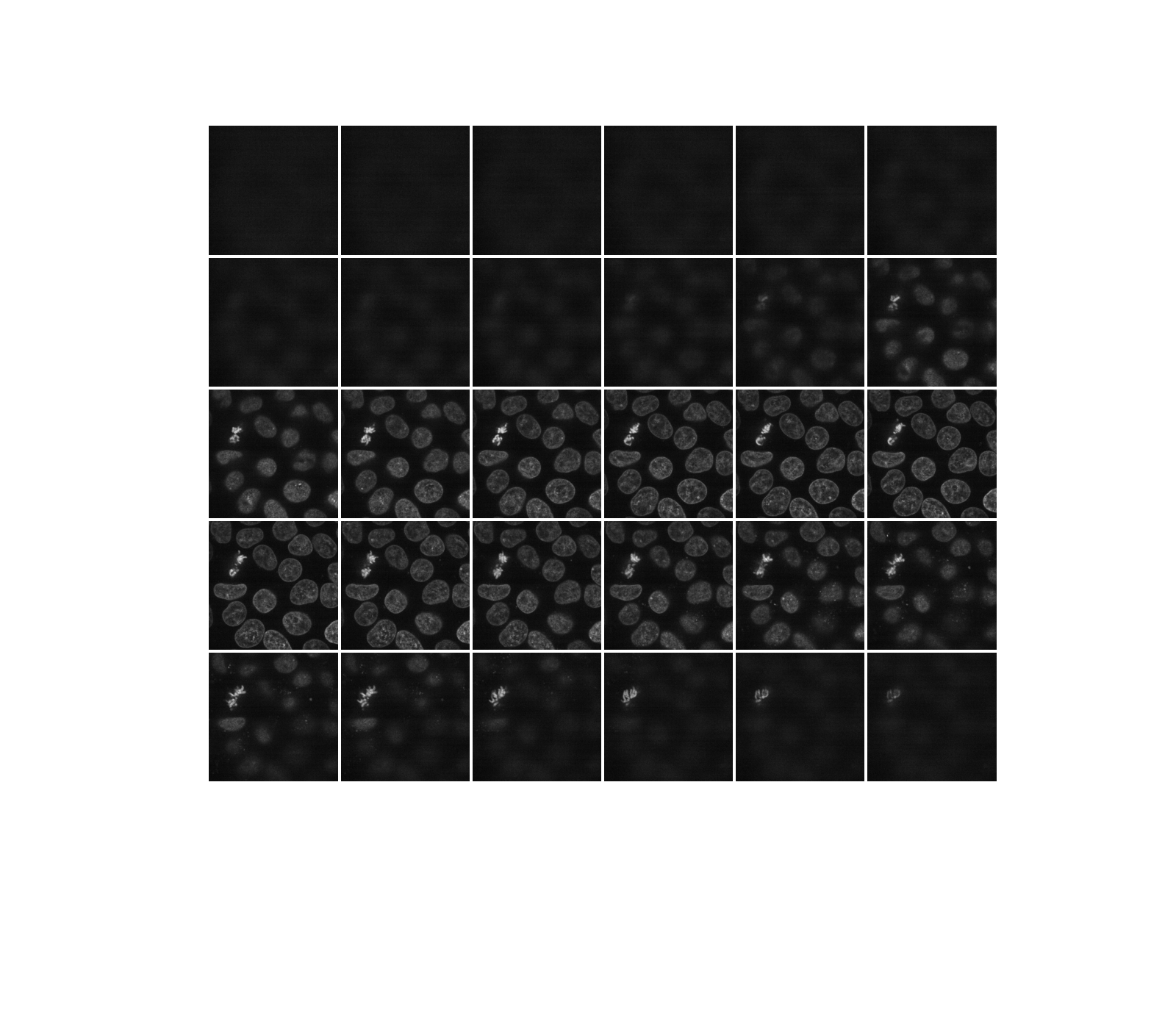

如前所述，三维图像可以看作是一系列二维平面的组合。让我们编写一个辅助函数 display，用于创建多个平面的蒙太奇。默认情况下，每隔一个平面都会显示。

def display(im3d, cmap='gray', step=2):
    data_montage = util.montage(im3d[::step], padding_width=4, fill=np.nan)
    _, ax = plt.subplots(figsize=(16, 14))
    ax.imshow(data_montage, cmap=cmap)
    ax.set_axis_off()


display(data)

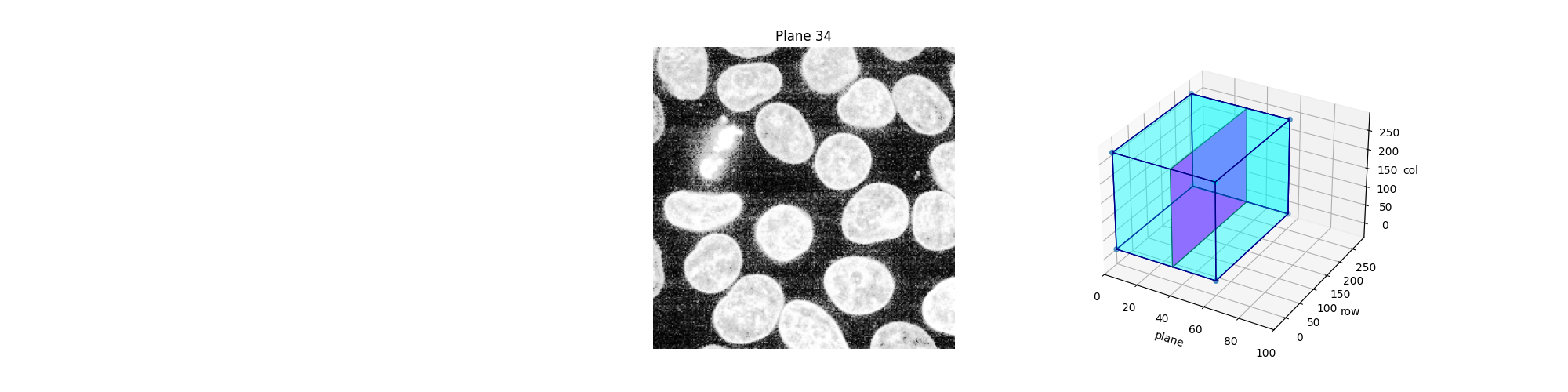

另外，我们可以使用 Jupyter 小部件交互式地探索这些平面（切片）。让用户选择要显示的切片，并显示该切片在 3D 数据集中的位置。请注意，在静态 HTML 页面中，您无法看到 Jupyter 小部件的工作情况，就像本示例的在线版本一样。要使以下代码段工作，您需要一个在本地或云端运行的 Jupyter 内核：请参阅本页底部，下载 Jupyter 笔记本并在您的计算机上运行，或直接在 Binder 中打开。除了活动的内核，您还需要一个网络浏览器：在纯 Python 中运行代码也不会起作用。

def slice_in_3D(ax, i):
    # From https://stackoverflow.com/questions/44881885/python-draw-3d-cube
    Z = np.array(
        [
            [0, 0, 0],
            [1, 0, 0],
            [1, 1, 0],
            [0, 1, 0],
            [0, 0, 1],
            [1, 0, 1],
            [1, 1, 1],
            [0, 1, 1],
        ]
    )

    Z = Z * data.shape
    r = [-1, 1]
    X, Y = np.meshgrid(r, r)

    # Plot vertices
    ax.scatter3D(Z[:, 0], Z[:, 1], Z[:, 2])

    # List sides' polygons of figure
    verts = [
        [Z[0], Z[1], Z[2], Z[3]],
        [Z[4], Z[5], Z[6], Z[7]],
        [Z[0], Z[1], Z[5], Z[4]],
        [Z[2], Z[3], Z[7], Z[6]],
        [Z[1], Z[2], Z[6], Z[5]],
        [Z[4], Z[7], Z[3], Z[0]],
        [Z[2], Z[3], Z[7], Z[6]],
    ]

    # Plot sides
    ax.add_collection3d(
        Poly3DCollection(
            verts, facecolors=(0, 1, 1, 0.25), linewidths=1, edgecolors="darkblue"
        )
    )

    verts = np.array([[[0, 0, 0], [0, 0, 1], [0, 1, 1], [0, 1, 0]]])
    verts = verts * (60, 256, 256)
    verts += [i, 0, 0]

    ax.add_collection3d(
        Poly3DCollection(verts, facecolors="magenta", linewidths=1, edgecolors="black")
    )

    ax.set_xlabel("plane")
    ax.set_xlim(0, 100)
    ax.set_ylabel("row")
    ax.set_zlabel("col")

    # Autoscale plot axes
    scaling = np.array([getattr(ax, f'get_{dim}lim')() for dim in "xyz"])
    ax.auto_scale_xyz(*[[np.min(scaling), np.max(scaling)]] * 3)


def explore_slices(data, cmap="gray"):
    from ipywidgets import interact

    N = len(data)

    @interact(plane=(0, N - 1))
    def display_slice(plane=34):
        fig, ax = plt.subplots(figsize=(20, 5))

        ax_3D = fig.add_subplot(133, projection="3d")

        show_plane(ax, data[plane], title=f'Plane {plane}', cmap=cmap)
        slice_in_3D(ax_3D, plane)

        plt.show()

    return display_slice


explore_slices(data)

interactive(children=(IntSlider(value=34, description='plane', max=59), Output()), _dom_classes=('widget-interact',))

<function explore_slices.<locals>.display_slice at 0x1736ac180>

调整曝光

Scikit-image 的 exposure 模块包含了许多用于调整图像对比度的函数。这些函数对像素值进行操作。通常，不需要考虑图像的维度或像素间距。然而，在局部曝光校正中，可能需要调整窗口大小，以确保每个轴上的*实际*坐标尺寸相等。

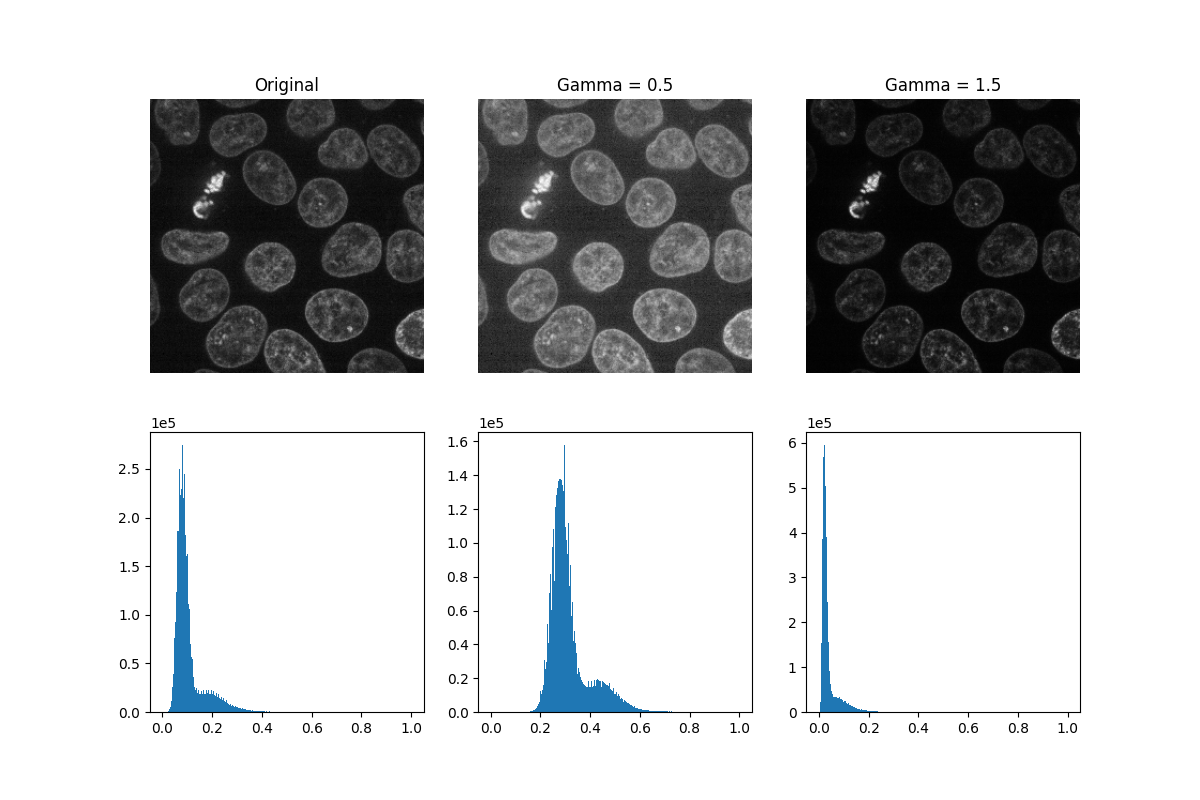

Gamma 校正 可以增亮或变暗图像。应用幂律变换，其中 gamma 表示幂律指数，对图像中的每个像素进行处理：gamma < 1 将增亮图像，而 gamma > 1 将变暗图像。

def plot_hist(ax, data, title=None):
    # Helper function for plotting histograms
    ax.hist(data.ravel(), bins=256)
    ax.ticklabel_format(axis="y", style="scientific", scilimits=(0, 0))

    if title:
        ax.set_title(title)


gamma_low_val = 0.5
gamma_low = exposure.adjust_gamma(data, gamma=gamma_low_val)

gamma_high_val = 1.5
gamma_high = exposure.adjust_gamma(data, gamma=gamma_high_val)

_, ((a, b, c), (d, e, f)) = plt.subplots(nrows=2, ncols=3, figsize=(12, 8))

show_plane(a, data[32], title='Original')
show_plane(b, gamma_low[32], title=f'Gamma = {gamma_low_val}')
show_plane(c, gamma_high[32], title=f'Gamma = {gamma_high_val}')

plot_hist(d, data)
plot_hist(e, gamma_low)
plot_hist(f, gamma_high)

直方图均衡化 通过重新分配像素强度来提高图像的对比度。最常见的像素强度被分散，从而增加了低对比度区域的对比度。这种方法的一个缺点是它可能会增强背景噪声。

equalized_data = exposure.equalize_hist(data)

display(equalized_data)

如前所述，如果我们有一个正在运行的 Jupyter 内核，我们可以交互式地探索上述切片。

explore_slices(equalized_data)

interactive(children=(IntSlider(value=34, description='plane', max=59), Output()), _dom_classes=('widget-interact',))

<function explore_slices.<locals>.display_slice at 0x1733a89a0>

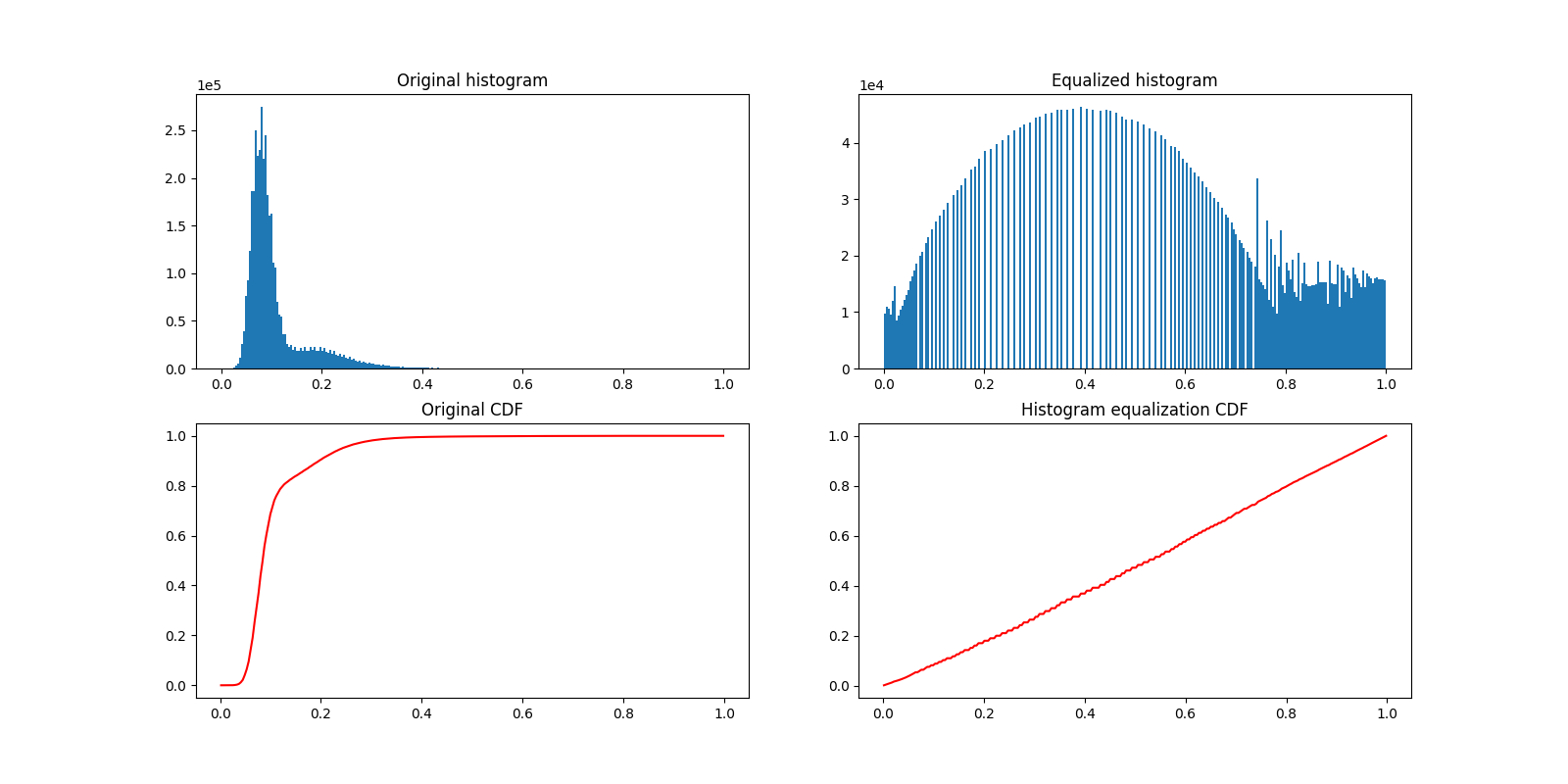

现在让我们在直方图均衡化前后绘制图像直方图。下面，我们绘制相应的累积分布函数（CDF）。

_, ((a, b), (c, d)) = plt.subplots(nrows=2, ncols=2, figsize=(16, 8))

plot_hist(a, data, title="Original histogram")
plot_hist(b, equalized_data, title="Equalized histogram")

cdf, bins = exposure.cumulative_distribution(data.ravel())
c.plot(bins, cdf, "r")
c.set_title("Original CDF")

cdf, bins = exposure.cumulative_distribution(equalized_data.ravel())
d.plot(bins, cdf, "r")
d.set_title("Histogram equalization CDF")

Text(0.5, 1.0, 'Histogram equalization CDF')

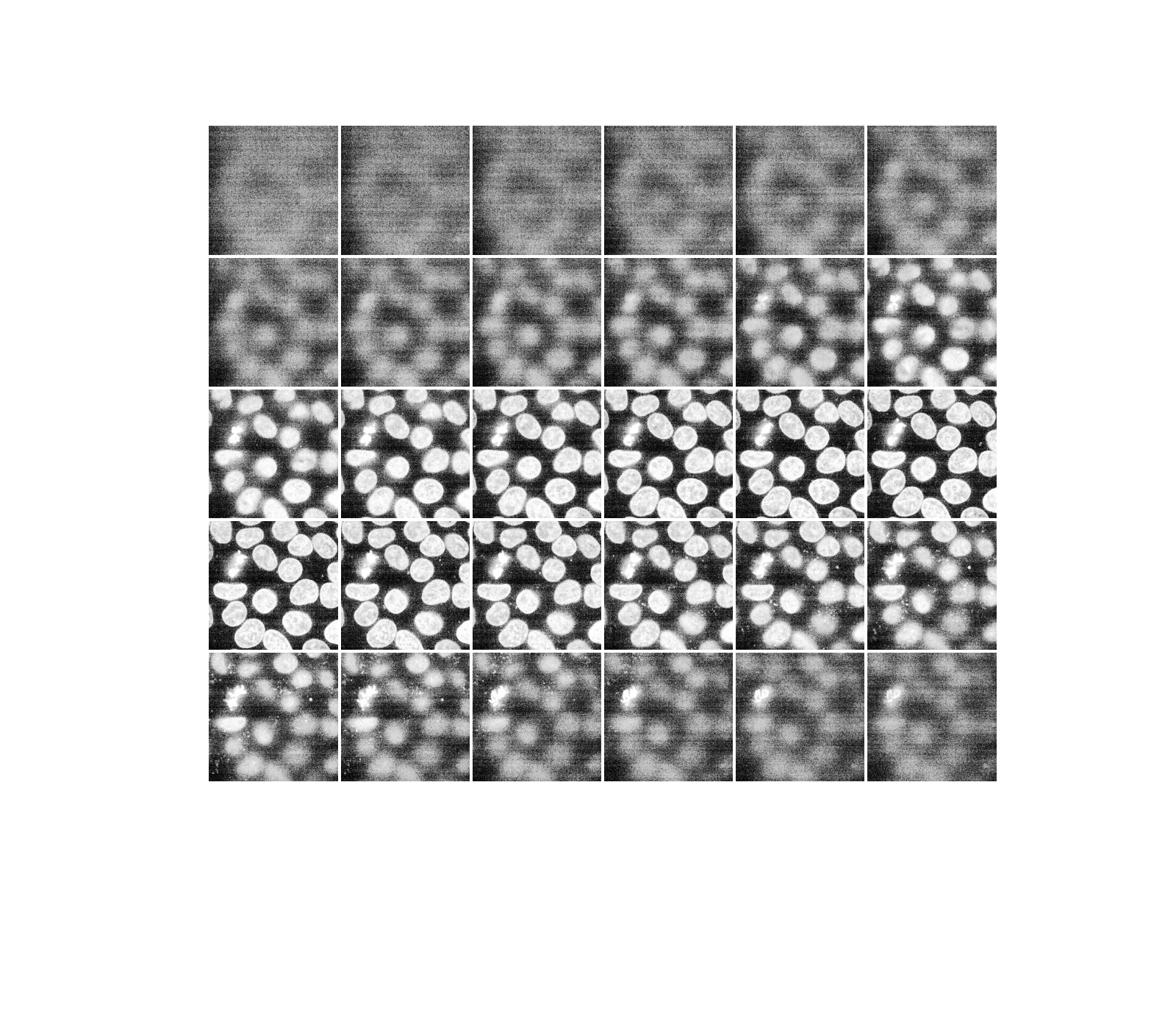

大多数实验图像都受到盐和胡椒噪声的影响。一些明亮的伪影会降低感兴趣像素的相对强度。提高对比度的一个简单方法是剪切像素值在最低和最高极端的值。剪切最暗和最亮的0.5%的像素将增加图像的整体对比度。

vmin, vmax = np.percentile(data, q=(0.5, 99.5))

clipped_data = exposure.rescale_intensity(
    data, in_range=(vmin, vmax), out_range=np.float32
)

display(clipped_data)

另外，我们可以使用 Plotly Express 交互式地探索这些平面（切片）。请注意，这在静态HTML页面中也能工作！

fig = px.imshow(data, animation_frame=0, binary_string=True)
fig.update_xaxes(showticklabels=False)
fig.update_yaxes(showticklabels=False)
fig.update_layout(autosize=False, width=500, height=500, coloraxis_showscale=False)
# Drop animation buttons
fig['layout'].pop('updatemenus')
plotly.io.show(fig)

plt.show()
