压缩感知：具有L1先验（Lasso）的断层扫描重建#

本示例展示了如何从一组沿不同角度获取的平行投影中重建图像。这类数据集是在**计算机断层扫描**（CT）中获取的。

在没有任何关于样本的先验信息的情况下，重建图像所需的投影数量与图像的线性尺寸 l （以像素为单位）成正比。为简单起见，我们在此考虑一个稀疏图像，其中只有物体边界上的像素具有非零值。这类数据可以例如对应于一种细胞材料。然而请注意，大多数图像在不同的基底中是稀疏的，例如Haar小波。仅获取了 l/7 的投影，因此有必要使用样本的可用先验信息（其稀疏性）：这是**压缩感知**的一个例子。

断层扫描投影操作是一个线性变换。除了对应于线性回归的数据保真项外，我们还对图像的L1范数进行惩罚以考虑其稀疏性。由此产生的优化问题称为 Lasso 。我们使用类:class:~sklearn.linear_model.Lasso ，它使用坐标下降算法。重要的是，这种实现比这里使用的投影算子在稀疏矩阵上更具计算效率。

具有L1惩罚的重建结果具有零误差（所有像素都成功标记为0或1），即使在投影中添加了噪声。相比之下，L2惩罚（Ridge ）会导致大量像素标记错误。在重建图像上观察到重要的伪影，这与L1惩罚相反。特别注意将角落像素分开的圆形伪影，这些像素比中央圆盘贡献了更少的投影。

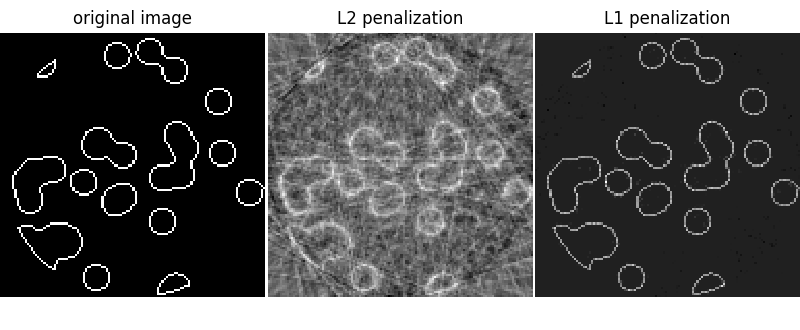

original image, L2 penalization, L1 penalization

# 作者：scikit-learn 开发者
# SPDX 许可证标识符：BSD-3-Clause

import matplotlib.pyplot as plt
import numpy as np
from scipy import ndimage, sparse

from sklearn.linear_model import Lasso, Ridge


def _weights(x, dx=1, orig=0):
    x = np.ravel(x)
    floor_x = np.floor((x - orig) / dx).astype(np.int64)
    alpha = (x - orig - floor_x * dx) / dx
    return np.hstack((floor_x, floor_x + 1)), np.hstack((1 - alpha, alpha))


def _generate_center_coordinates(l_x):
    X, Y = np.mgrid[:l_x, :l_x].astype(np.float64)
    center = l_x / 2.0
    X += 0.5 - center
    Y += 0.5 - center
    return X, Y


def build_projection_operator(l_x, n_dir):
    """计算断层扫描设计矩阵。

Parameters
----------

l_x : int
    图像数组的线性尺寸

n_dir : int
    获取投影的角度数量

Returns
-------
p : 稀疏矩阵，形状为 (n_dir * l_x, l_x**2)
"""
    X, Y = _generate_center_coordinates(l_x)
    angles = np.linspace(0, np.pi, n_dir, endpoint=False)
    data_inds, weights, camera_inds = [], [], []
    data_unravel_indices = np.arange(l_x**2)
    data_unravel_indices = np.hstack((data_unravel_indices, data_unravel_indices))
    for i, angle in enumerate(angles):
        Xrot = np.cos(angle) * X - np.sin(angle) * Y
        inds, w = _weights(Xrot, dx=1, orig=X.min())
        mask = np.logical_and(inds >= 0, inds < l_x)
        weights += list(w[mask])
        camera_inds += list(inds[mask] + i * l_x)
        data_inds += list(data_unravel_indices[mask])
    proj_operator = sparse.coo_matrix((weights, (camera_inds, data_inds)))
    return proj_operator


def generate_synthetic_data():
    """合成二进制数据"""
    rs = np.random.RandomState(0)
    n_pts = 36
    x, y = np.ogrid[0:l, 0:l]
    mask_outer = (x - l / 2.0) ** 2 + (y - l / 2.0) ** 2 < (l / 2.0) ** 2
    mask = np.zeros((l, l))
    points = l * rs.rand(2, n_pts)
    mask[(points[0]).astype(int), (points[1]).astype(int)] = 1
    mask = ndimage.gaussian_filter(mask, sigma=l / n_pts)
    res = np.logical_and(mask > mask.mean(), mask_outer)
    return np.logical_xor(res, ndimage.binary_erosion(res))


# 生成合成图像和投影
l = 128
proj_operator = build_projection_operator(l, l // 7)
data = generate_synthetic_data()
proj = proj_operator @ data.ravel()[:, np.newaxis]
proj += 0.15 * np.random.randn(*proj.shape)

# 带L2（岭）惩罚的重建
rgr_ridge = Ridge(alpha=0.2)
rgr_ridge.fit(proj_operator, proj.ravel())
rec_l2 = rgr_ridge.coef_.reshape(l, l)

# 使用L1（Lasso）惩罚进行重建
# 最佳的alpha值是通过使用LassoCV的交叉验证确定的
rgr_lasso = Lasso(alpha=0.001)
rgr_lasso.fit(proj_operator, proj.ravel())
rec_l1 = rgr_lasso.coef_.reshape(l, l)

plt.figure(figsize=(8, 3.3))
plt.subplot(131)
plt.imshow(data, cmap=plt.cm.gray, interpolation="nearest")
plt.axis("off")
plt.title("original image")
plt.subplot(132)
plt.imshow(rec_l2, cmap=plt.cm.gray, interpolation="nearest")
plt.title("L2 penalization")
plt.axis("off")
plt.subplot(133)
plt.imshow(rec_l1, cmap=plt.cm.gray, interpolation="nearest")
plt.title("L1 penalization")
plt.axis("off")

plt.subplots_adjust(hspace=0.01, wspace=0.01, top=1, bottom=0, left=0, right=1)

plt.show()
